フロニウス社 溶接システム

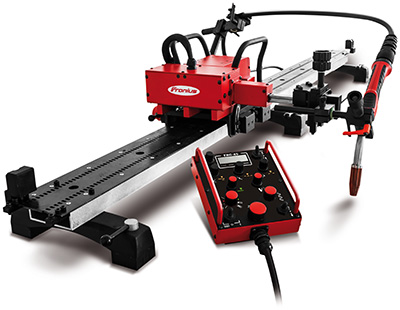

自走式溶接用走行台車 フレックストラック45

幅広い用途で使用できるコンパクト設計の溶接用走行台車と用途に応じた3種類のガイドレールをご用意しました。多種多様な溶接作業を取り扱う産業(造船、タンク容器製造産業等)では、フレックストラック45があらゆる要望にパーフェクトに応えます。

自走式溶接用走行台車 フレックストラック45

特長

  • このシステム1式で多目的な用途に対応
  • 短時間でしかも簡単にセットアップできるガイドレールと
    溶接走行台車
  • ハイレベルの再現性を堅持
  • 屋内外作業等タフな環境に対応する設計
  • 溶接速度はいつでも一定
  • 高品質なコンポーネント
  • 硬質アルミ製ハウジング
  • 最良の溶接結果をもたらすフロニウス先進接合技術とタイアップ
3種類のガイドレールの紹介の図
フレックストラック45
これ1台で多種多様な用途に対応
フロニウスの先進接合技術を組み込んだ高品質溶接用台車がパーフェクトなソリューションを自動化された溶接作業に提供します。正確かつ一定の動作により、素晴らしい溶接結果が得られます。高度にモジュール化されたシステムは提供するどのガイドレール上にも搭載できます。駆動角度の調整は必要としますが、時間のかかる調整は一切不要です。

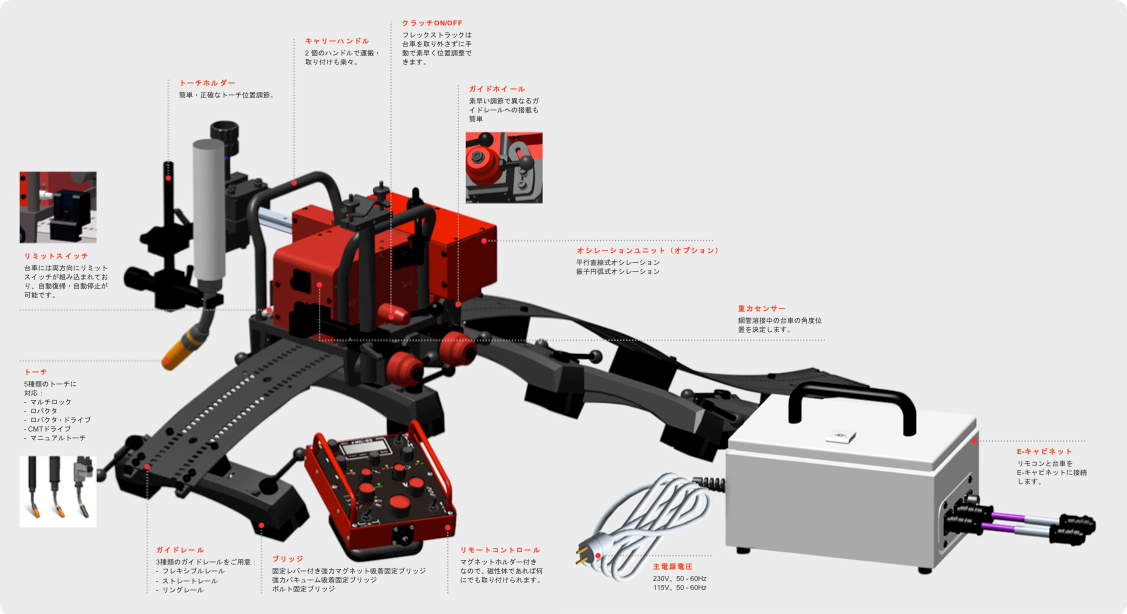

フレックストラック45の詳細図
リモコン機能
2種類のオシレーションユニットの使用例の図
フレックストラック45のリモートコントロールはフレックス45の動作を最大限に追及することができます。
頑丈なアルミ製ハウジングと両手持ちの保護ハンドルがユニットを万一の落下から保護します。リモコンのマグネットホルダーは、台車自体を含め、磁性があるものなら何にでも取り付けられます。
各パラメーターはディスプレイの数字を変えることで変更できます。クリック・ホイール・ボタンを使用することで、操作中のパラメーター変更を抑えることができます。
リモコン機能の図
オシレーションユニット
2種類のオシレーションユニットが提供されて各4つのモードで使用できます。用途に応じて平行直線型オシレーションと振子円弧式オシレーションを選択することができ、走行台車の右側または左側どちらでも取り付けることができます。
フレックストラック45はモジュール化されて設計されているため、適切なオシレーションユニットを選択できます。
オシレーションユニットの図
アーク電流制御(ACC)
ACCモジュールは溶接中のトーチ高さを自動制御し、あらゆる素材の溶接で適用できます。
最大のメリットは、不均一なワーク表面や、ガイドレールの取り付け位置が溶接線中心からずれている場合にでも、正常な溶接結果が得られます。
アーク電流制御(ACC)の図
真空ポンプ
非磁性体金属を溶接する作業の場合は真空ブリッジを使用してガイドレールを固定し、これに対応する真空ポンプが必要になります。ポンプユニットは頑丈な鋼鉄フレームで構成されており、組み込まれた真空ポンプの真空性能は、最大13個の真空ブリッジの固定を可能にします。真空能力は閉止弁で調節可能です。
真空ポンプの図
ガイドレールとブリッジ
高品質のばね式スチール・ガイドレールは平面、曲面、または円形のワークに適用できます。ガイドレールを物体に固定するブリッジは3種類あります。ガイドレールとブリッジは適用される外径に合わせて提供できます。フレックストラックはどのようなガイドレール構成にもパーフェクトにフィットします。
ガイドレールとブリッジの図

仕 様

円周溶接ヘッド FOHシリーズ仕様説明図・操作スイッチの図
