工作機械

高度な技術、こだわりの技術にお応えするハームレ社マシニングセンタなどの工作機械各種

 ご希望の製品をお選び下さい

5軸マシニングセンタ

HERMLE(ハームレ)

HERMLE(ハームレ)

ハームレ社、独国製の5軸マシニングセンタです。 試作部品、金型部品、人工骨、航空宇宙部品、発電用部品、難切削材などのための高速・高精度マシニンングセンタの本体ベースに、人造石一体型フレームを採用。機械の素材・構造から制御装置までこだわり、高速・高精度な加工を実現した超絶同時5軸マシニングセンタです。高精度加工が可能となるマシニングセンタを豊富に取り揃えております。

5軸のメリットについて

5軸加工は、1チャッキングにおいて多面加工を可能とします。それにより、ワークのクランプを外さなくていいので、芯だしの誤差やクランプ誤差が最小限に出来ます。また、工具の向きに自由度を持たせることが出来るので、ワークへの接近性が良くなり加工条件をアップすることが可能になります。加えて、工具のたわみ からくる削り残し、ビビリなどが抑制されるので、高品位な加工面を得ることが可能となります。

詳細はこちら

大型マシニングセンタ

PAMA (パーマ)

PAMA (パーマ)

PAMA 特徴

1.超大型部品用の超大型および大型工作機械が主力製品
2.ボーリングミル
  横中グリ盤に最長 1,600mmの長いクイル機構を有す。
3.ガントリー式マシニングセンタ で 高精度・重切削が可能
  7.9m(Y)× 6m(X)× 5.6m(Z+W)
4.高性能スピンドルと高速送り
  横中グリ盤の場合 連続運転での出力 135kw(S1)
  送りスピード 10〜30 m/min

詳細はこちら

ワーククランピングシステム

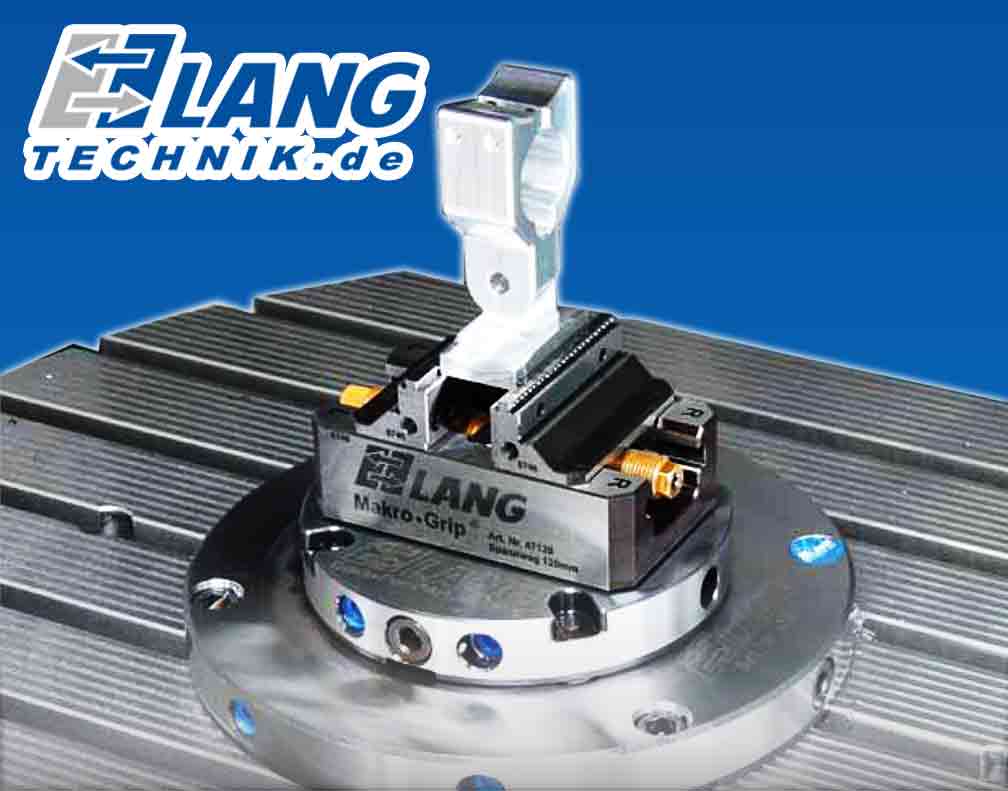

LANG(ラング)

LANG(ラング)

ラング社・独国製の、5軸加工用に開発されたセンタリングバイスです。わずか3mmの掴みしろでワークを確実にチャックし、5軸加工のどんな角度からの力に対してもズレない・飛ばないバイスです。

さらに、ワークやバイスの段取り替えを、容易に精度良く(5μ以下)行うパレットシステムをご用意しております。

詳細はこちら

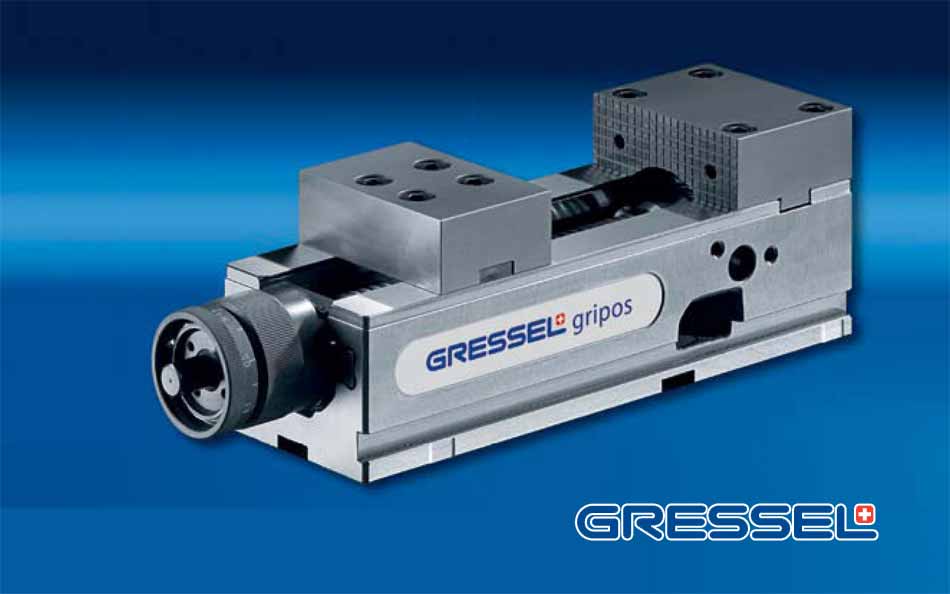

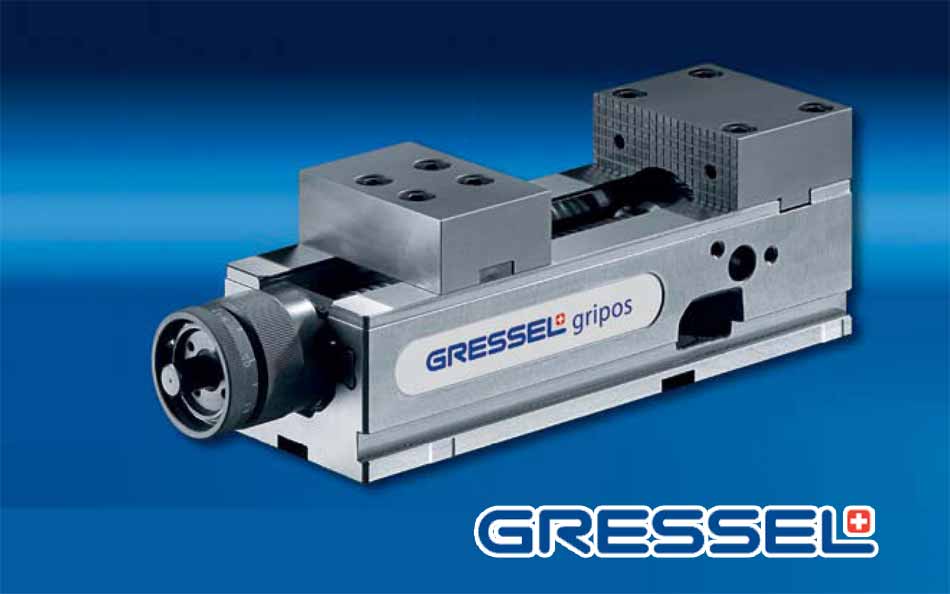

GRESSEL(グレッセル)

GRESSEL(グレッセル)

スイス・グレッセル社製のクランピングシステム・バイスです。
経験と技術革新によりグレッセルのシステムは扱いやすく、高精度で安全性の高いシステムです。高度な経済性を実現します。
また、これらのシステムは耐久性に優れ、機能の多様性からも精錬されたバイスです。

≪空中加工が可能に!≫
アゴの高いグレッセル特殊口金:バイスの干渉が無くなり本当の5軸加工が実現できます。
クランプする口金部分も特殊なギザギザ形状:重量物でもわずかな掴みしろ(3・5・8mm)のクランプ部分で保持することにより、高負荷でも安定性を実現して重切削を可能にします。

詳細はこちら
ページのトップへ戻る

ソフトウェア

Lemoine

金型や試作部品へのボーリング(穴開け)CAM

金型や試作部品へのボーリング(穴開け)CAMです。3次元モデルがあれば、穴あけプログラム(NCデータ)作成までわずか1分しかかかりません。

詳細はこちら

TTL

航空機用およびガスタービン発電用ブレードの補修加工用CAMです。磨耗・溶損したブレードを溶接補修した後に、そのブレードの形状に沿った(アダプティブ)加工パスを演算するCAMソフトです。



詳細はこちら
ページのトップへ戻る

工作機械のレトロフィット

ルモイン HSMシステム

旧式制御を備えた工作機械の制御部を撤去することなく、旧式制御部に割り込ませます。それにより、従来は精度を確保するために加工速度を十分に遅くする必要のあったエッジ部・コーナー部を、高速かつ高精度で加工できるようになります。
また、演算速度が大幅に速くなるため、曲面も高速・高精度加工ができるようになります。

詳細はこちら

  • HSMシステム

セントロールU

旧式制御を備えた工作機械の制御部を本品と交換し、旧式工作機械を高速制御できるようにアップグレードします。









詳細はこちら
  • セントロールU
