フロニウス社 溶接システム
インテリジェント・デジタル溶接電源 TPS/i
- 溶接方式：MIG/MAG CO2、MIG溶接、MIGパルスアーク溶接、MIGブレージング、TI G−DC、手棒溶接
- 適用用途：自動車、建設機械の製造分野を始め、エネルギー産業のプラント設備、鉄骨橋梁製造などのあらゆる分野に適用可能なベース溶接機
- 高速・高品位な溶接を実現したフロニウスの新ベース電源
これまでのスタンダード、パルスアークモードに加え、新機能の低スパッタモード（LSC）の「溶け込み安定化」は突き出し長が変わるスプレーアークを、パルスマルチ制御（PMC）はパルス溶接を最適化させます。高度にインテリジェント化された新ベース電源TPS/i は従来の200倍の高速CPUを搭載し最適で高品位な溶接に必要なエネルギーを瞬時に計算してフィードバック、溶接性能を格段にアップさせました。 - 溶接プログラムの自由選択が可能、将来の拡張性があります
最初にスタンダードモードのプログラムを購入いただき後日パルスモードを追加購入できます。さらにプログラムを更新すれば常に最新の溶接プログラムにグレードアップが可能です。フロニウスが蓄積した最先端の溶接技術が活用できます。 - 優れた操作性
溶接手袋でも操作できるタッチパネルで簡単に溶接条件を設定、溶接トーチ、冷却装置、ワイヤ送給装置など豊富なオプション群も自動認識でカンタンにつながります。 - 高い耐久性、防塵性、防滴性、高いメンテナンス性、低電力消費量
フロニウスの厳しい検査基準をクリアしています。
低スパッタ・コントロール・プログラム（LSC）
- 低スパッタコントロール（LSC）とスタンダードショートアークの比較
- スパッタ低減、アーク安定化、溶込安定化、溶接品質の向上が実現します。
- LSC／溶込安定化機能
- 定電流に保ち、溶込深さを一定に保ちます。
すみ肉溶接の立向進姿勢に適しています。
- LSC／ユニバーサル機能
- すみ肉溶接、重ね溶接に適しています。
- LSC／ルート機能
- 突き合せ溶接の裏波溶接に適しています。
ダイナミック機能をプラスにセットすればさらに広いルートギャップに対応します。
パルスマルチ・コントロール・プログラム（PMC）

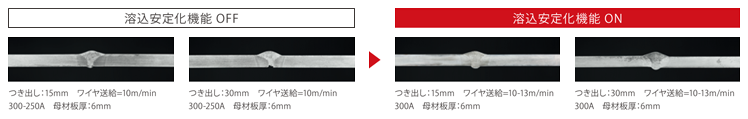

- PMC／溶込安定化機能
- ワイヤ突き出し長の変化による電流の増減をワイヤ送給速度を変化させ一定にすることで、溶込深さを一定に保ちます。
経験の浅い溶接工でも溶接ビードが一定の高品位な溶接が可能です。
- PMC／アーク長安定化機能
- どの様な姿勢でもアーク長を自動制御。操作が容易です。スパッタも低減し高速溶接が可能です。
- スパッタフリーのアークスタートが可能
- 安定した溶接終了で即開始でもスパッタフリーのイグニッション（SFI）が可能。従来のプルトーチは不要です。またホットスタート機能もあります。
- PMC／シンクロパルス機能
- ピークとベースの使用比率を10〜90％、送給速度のピーク時とベース時の差を0.1〜６mまで、周波数は0.2〜10Hz、変更可能。
TPS/iのココがスゴイ
- 溶接プログラムの自由選択が可能。
将来の拡張性があります - 溶接プログラムは、必要なものだけ選択・購入が可能で初期コストを低減ができます。また、用途に応じカスタマイズも可能です。プログラムはUSBメモリを本体に差し込むことにより追加することができ、将来のアップグレードが可能です。 フロニウス社がアークのDNAを解析し開発した溶接プログラムを引き続き供給を受けることができます。
- ７インチのタッチ操作パネルを搭載。
優れた操作性を実現 - TPS/iは７インチのタッチ操作パネルを搭載しました。 わかりやすい絵でパネル上に操作説明が現れます。溶接グローブでもタッチ操作が可能です。溶接電源につないだ各コンポーネントは接続時に自動認識されセットアップが容易です。
- ワイヤーフィーダーユニット
- 高トルク・ブラシレスモータ採用の小型軽量ワイヤフィーダ。
- 冷却ユニット
- 効率の良く耐久性の高いインテリジェントポンプ技術搭載の冷却ユニット。後付が可能です。
- 溶接トーチ
- 新開発軽量小型の溶接トーチ。強力な冷却能力で使用後ノズルを素手で交換できるほどです。
重量バランスがとれたエルゴノミクス・デザイン。
高い品質、耐久性を誇るトーチです。
（TPS400i、TPS320i）
ロボットインターフェースシリーズ
- インターフェースデザイナー機能
- ロボットとの機能をユーザのご要望に合わせてカスタマイズが可能。
- ウェルドキューブ取付け可能
- 製造ラインの複数の溶接電源のデータを統合管理。
ラインの生産効率・品質を高めます。
仕 様
| 商品番号 | 電源電圧 | 溶接電流 | 溶接電圧 | 無負荷電圧 | 使用率（10分/40℃） | 保護レベル | サイズ・重量 |
|---|---|---|---|---|---|---|---|
| TPS 270i C PULSE MV | 200 - 460V | 3 - 270A | 14.2 - 27.5V | 66V | 270A（40%）、190A（100%） | IP 23 | 687×276×445mm・33.95kg |
| TPS 320i C PULSE MV | 200 - 460V | 3 - 320A | 14.2 - 32V | 82V | 320A（40%）、220A（100%） | IP 23 | 706×300×510mm・47kg |
| TPS 320i PULSE MV | 200 - 460V | 5 - 320A | 14.2 - 30V | 73V | 320A（40%）、240A（100%） | IP 23 | 706×300×510mm・35kg |
| TPS 400i PULSE MV | 200 - 460V | 3 - 400A | 14.2 - 34V | 73V | 400A（40%）、320A（100%） | IP 23 | 706×300×510mm・36.5kg |
| TPS 500i PULSE MV | 200 - 460V | 3 - 500A | 14.2 - 39V | 71V | 500A（40%）、360A（100%） | IP 23 | 706×300×510mm・36.7kg |
| TPS 600i | 3×400V（±15%） | 3 - 600A | 14.2 - 44V | 71V | 600A（60%）、500A（100%） | IP 23 | 706×300×510mm・50kg |
※対応可能材料：鉄、SUS、アルミ、マグネシウム、チタン
| 標準構成 | オプション |
|---|---|
| 溶接電源：TPS320i C、TPS320i、TPS400i、TPS500i PULSE | プルミグトーチ：PullMig-small |
| フィーダー：WF15i、25i、30i | ロボット仕様：信頼性の高いシステムとしてあらゆるロボットと連結可能 ●空冷プッシュ仕様 ●水冷プッシュ・プル仕様 ●パワードライブ仕様 |
| 水冷装置：CU1100 | |
| 溶接トーチ：MTG250i、320i、400i、MTW250i、320i、500i |
