円周溶接システムコントローラー

円周溶接システムコントローラー

FPA3020円周溶接システムコントローラーはFCHおよびFOH溶接ヘッドのために設計されています。小型軽量設計のため、持ち運びに最適。このシステムコントローラーは電源と溶接ヘッドの双方をコントロールし、100%の再現性をもつ高い溶接品質を保証。

詳細はこちら

円周溶接ヘッド FOHシリーズ

円周溶接ヘッド FOHシリーズ

炭素鋼、ステンレス鋼、チタン、インコネル、アルミその他材料の(外径10〜168mm(0.39〜6.6.1 in)パイプ・チューブを溶接する自動TIG円周溶接に対応するオープン溶接ヘッド。
適用分野:エネルギー分野、バイオ科学分野、食品産業、造船、航空宇宙産業等

詳細はこちら

円周溶接ヘッド FCHシリーズ

円周溶接ヘッド FCHシリーズ

外径3〜114mm(0.12〜4.49 in)、板厚3.5mm(0.14 in)までのステンレス鋼、チタン、インコネル、アルミ、その他材料の薄肉管を溶接する自動TIG円周溶接に対応するクローズド溶接ヘッド。
適用分野:マイクロエレクトロニクス分野、バイオ科学分野、食品産業、精密機器設備産業、航空宇宙産業等

詳細はこちら

円周溶接システムコントローラー FPA 3020 AC/DC

FPA3020円周溶接システムコントローラーはFCHおよびFOH溶接ヘッドのために設計されています。小型軽量設計のため、持ち運びに最適。このシステムコントローラーは電源と溶接ヘッドの双方をコントロールし、100%の再現性をもつ高い溶接品質を保証。

円周溶接システムコントローラー

USBインターフェース、リモートコントロールFRC-FPA 3020、キャリッジ・ピックアップ(オプション)

特長

  • 小型軽量設計、持ち運び作業に最適
  • 水量制御付き水冷装置内蔵d
  • 内蔵マイクロプロセッサ・コントローラー
  • 高感度タッチスクリーン操作パネル(カラー)
  • 言語選択(ドイツ語/英語/フランス語/イタリア語/スペイン語/ポルトガル語/ロシア語/チェコ語/トルコ語)
  • 10mケーブル付きリモコンFRC-FPA 3020
  • 溶接電流、溶接ヘッドの走行軸、ガスパージおよび外置きワイヤフィーダーの制御機能
  • 投下溶接入熱エネルギーの記録
  • データ転送/記録用USBインターフェース
  • 溶接データアウトプット用一体型プリンター

機能

  • 最大200プログラムを記憶/保存
  • 仮付プログラム×3(最大20仮付ポイント)
  • 1プログラムに付10溶接条件レベル切り換え
  • スロープ付き溶接開始/溶接停止、スロープ無し溶接停止
  • 緊急停止
  • 手動による回転軸の位置合わせ
  • 手動によるワイヤインチング送給(正転/逆転)
  • 溶接中(動作中)のパラメーター調節
  • シールドガスおよびガスパージON/OFF

仕 様

商品番号 入力電圧
負荷電圧 無負荷電圧 主電源
ヒューズ
Cos phi 溶接電流AC/DC
(一定電流出力)
使用率
FPA 3020 AC/DC 230V

10.2〜18V 44V 16A 0.99 5〜200A 5〜200A 200A(10 min/40℃)35% d.c.
145A(10 min/40℃)60% d.c.
110A(10 min/40℃)100% d.c.
商品番号 冷却能力
(40℃にて、1l/min)
冷媒容量 冷媒吐出 保護等級 外径寸法(l/w/h) 正味重量
(リモコンを含まない)
FPA 3020 AC/DC
(つづき)
500W 1.8 l
(0.47 US gal)
max. 3.0 l/min
(0.79 US gal/min)
IP 23 650×290×480 mm
(25.6×11.4×18.9 in)
38kg
(83.77 lb)
標準仕様 オプション
FPA3020パイプ溶接システムコントローラー ソフトウェア FPA-Xplorer Offline 圧力調整器
10mケーブル付きリモコンFRC-FPA3020 USBフラッシュドライブ、8GB キャリッジ・ピックアップ
USBフラッシュドライブ、8GB 印刷用紙 KD 4000-D11ワイヤフィーダー
  アースケーブル TIG手動溶接トーチ
円周溶接システムコントローラー FPA 3020 AC/DCの図
ページのトップへ戻る

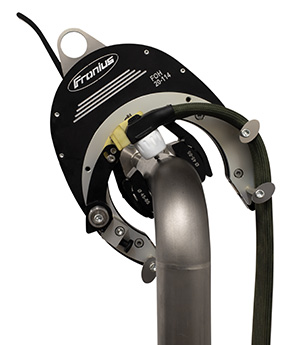

円周溶接ヘッド FOHシリーズ

炭素鋼、ステンレス鋼、チタン、インコネル、アルミその他材料の(外径10〜168mm(0.39〜6.6.1 in)パイプ・チューブを溶接する自動TIG円周溶接に対応するオープン溶接ヘッド。
適用分野:エネルギー分野、バイオ科学分野、食品産業、造船、航空宇宙産業等

円周溶接ヘッド FOHシリーズ

特長

  • FOH溶接ヘッド、最大2セットまでの減速ヒンジ付き
    (溶接ヘッドの種類により異なります)
  • 一体型サーボモーター
  • 溶接終了後電極の自動原点復帰
  • どの位置からでも溶接スタート可能
  • 駆動モータに過負荷がかかった時は自動駆動停止
  • 異なる管径にも簡単に対応できる無段階調節可能なクランプ/芯出しシステム
  • 電極距離を一定に保持する機械式追従機構付
  • 0〜45°の無段階トーチ角度調整機構付トーチブラケット
  • 電極の手動サイド調節
  • 固定できる回転式トーチホルダー
  • プラグ付ホースパック集合ケーブル6m(236.22 in)
  • 絶縁トーチボディで高い使用率の溶接トーチ
  • 溶接ビードの酸化防止保護機構付
  • 消耗部品の交換に時間がかからない溶接トーチの設計
  • キャスター付きキャリーバッグ

仕 様

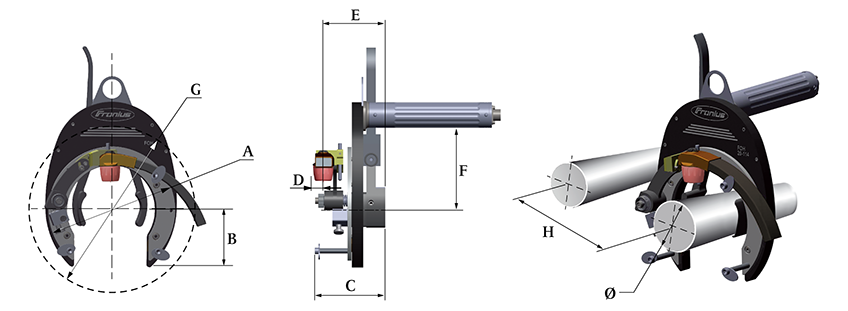

円周溶接ヘッド FOHシリーズ仕様説明図
パイプ・チューブ溶接ヘッド
商品番号 管外径
最大G 正味重量
(ホースパックを含まない)
FOH 10-40 10〜40 mm
(0.39〜1.57 inch)

90mm 40 mm
(1.57 inch)
81mm 7 mm
(0.28 inch)
96 mm
(3.78 inch)
66 mm
(2.56 inch)
120 mm
(4.72 inch)
1,87 kg
(4.12 lbs)
FOH 10-76 10〜76 mm
(0.39〜2.99 inch)
142mm 64 mm
(2.52 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
90 mm
(3.54 inch)
230 mm
(9.06 inch)
2,39 kg
(5.27 lbs)
FOH 20-114 20〜114 mm
(0.79〜4.49 inch)
200mm 90 mm
(3.54 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
130 mm
(5.12 inch)
260 mm
(10.24 inch)
3,97 kg
(8.75 lbs)
FOH 40-168 40〜168 mm
(1.57〜6.14 inch)
300mm 134 mm
(5.28 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
185 mm
(7.28 inch)
400 mm
(15.75 inch)
6,96 kg
(15.34 lbs)
溶接トーチ
商品番号 使用率 使用電極径 冷却方式 ホースパック正味重量
TTGO* 2.4/3.2 mm
(0.09/0.13 inch)
空冷 1,9 kg
(4.19 lbs)
TTWO DC 100% 200A
AC 100% 140A
2.4/3.2 mm
(0.09/0.13 inch)
水冷 1,9 kg
(4.19 lbs)
オプション
円周溶接用トーチTTGO F++/5m(196.85 in)(FOH 10 – 40のみ) 2軸(X−Y)ワイヤ位置調節機構
円周溶接用トーチTTWO 2000 F++/5m(196.85 in) ワイヤ送給機構
消耗部品ボックスTTWO 2000 F++ 溶接ヘッド吊り下げ用スプリングバランサー
延長用ホースパックFCH / FOH、10m(393.70 in) 円周溶接システムコントローラーFPA 3020/3030
外付けワイヤフィーダーKD 4000 D-11
ページのトップへ戻る

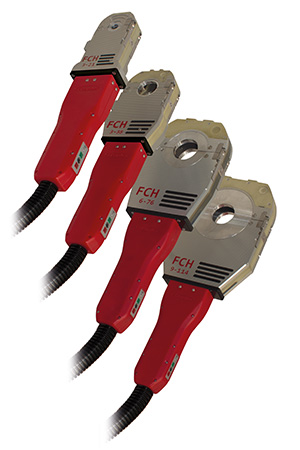

円周溶接ヘッド FCHシリーズ

外径3〜114mm(0.12〜4.49 in)、板厚3.5mm(0.14 in)までのステンレス鋼、チタン、インコネル、アルミ、その他材料の薄肉管を溶接する自動TIG円周溶接に対応するクローズド溶接ヘッド。
適用分野:マイクロエレクトロニクス分野、バイオ科学分野、食品産業、精密機器設備産業、航空宇宙産業等

円周溶接ヘッド FCHシリーズ

特長

  • ホースパック集合8mケーブル&ホース付FCH溶接ヘッド
  • 高性能水冷構造による高い使用率を実現
  • 一体型サーボモーター
  • 溶接終了後電極の自動原点復帰
  • どの位置からでも溶接スタート可能
  • 駆動モータに過負荷がかかった時は自動駆動停止
  • スペースが限られた場所でも使用可能なコンパクト設計
  • 溶接ビードの酸化を防止するガスチャンバー方式溶接ヘッド
  • パイプチューブの芯出しと固定が簡単に可能とするクランプシステム
  • コレットの交換作業は数秒で終了
  • 一体型制御プッシュボタンで高い利便性を実現
  • 溶接終了後電極はクランプ開閉位置へ自動戻り
  • キャスター付きキャリーバッグ

仕 様

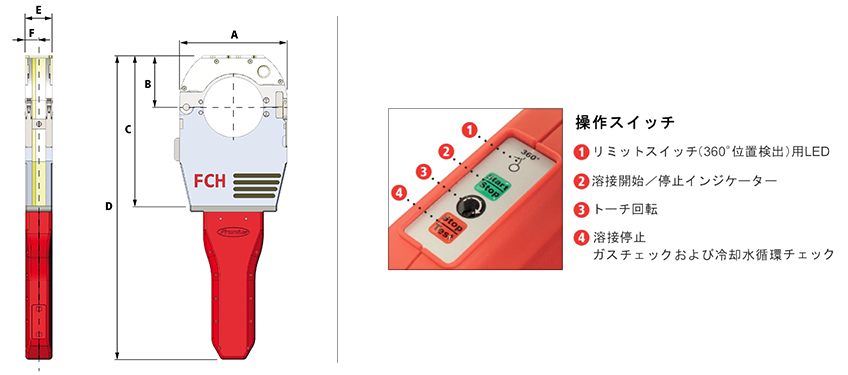

円周溶接ヘッド FOHシリーズ仕様説明図・操作スイッチの図
商品番号 管外径

電極位置
電極径 正味重量
(ホース巻を含む)
FCH 3-21 3〜21 mm
(0.12〜0.83 in)

70 mm
(2.76 in)
36,5 mm
(1.44 in)
143 mm
(5.63 in)
358 mm
(14.09 in)
35 mm
(1.38 in)
17,5 mm
(0,69 in)
1,6 / 2,4 mm
(0,06 / 0,09 in)
5,89 kg
(12.99 lbs)
FCH 3-38 3〜28 mm
(0.12〜1.10 in)
102 mm
(4.02 in)
51 mm
(2.08 in)
174 mm
(6.85 in)
389 mm
(15.31 in)
35 mm
(1.38 in)
17,5 mm
(0,69 in)
6,45 kg
(14.22 lbs)
FCH 6-76 6〜76 mm
(0.24〜2.99 in)
160 mm
(6.30 in)
77 mm
(3.03 in)
224 mm
(8.82 in)
453 mm
(17.83 in)
40 mm
(1.57 in)
20 mm
(0.79 in)
11,93 kg
(26.30 lbs)
FCH 9-114 9〜114 mm
(0.35〜4.49 in)
200 mm
(7,87)
97 mm
(3.82 in)
264 mm
(10.39 in)
493 mm
(19.40 in)
40 mm
(1.57 in)
20 mm
(0.79 in)
13,66 kg
(30.12 lbs)
オプション
異なる管径に対応するコレットモジュール 無段階調節可能な電極ホルダー
カスタマイズされたコレットモジュール 延長用ホースパック集合ケーブル、FCH/FOH、10m(393.70 in)
電極取り付け/取り外し用ホルダー 円周用システムコントローラー FPA 3020/3030

自走式溶接用走行台車 フレックストラック45

幅広い用途で使用できるコンパクト設計の溶接用走行台車と用途に応じた3種類のガイドレールをご用意しました。多種多様な溶接作業を取り扱う産業(造船、タンク容器製造産業等)では、フレックストラック45があらゆる要望にパーフェクトに応えます。

自走式溶接用走行台車 フレックストラック45

特長

  • このシステム1式で多目的な用途に対応
  • 短時間でしかも簡単にセットアップできるガイドレールと
    溶接走行台車
  • ハイレベルの再現性を堅持
  • 屋内外作業等タフな環境に対応する設計
  • 溶接速度はいつでも一定
  • 高品質なコンポーネント
  • 硬質アルミ製ハウジング
  • 最良の溶接結果をもたらすフロー二アス先進接合技術とタイアップ
3種類のガイドレールの紹介の図
フレックストラック45
これ1台で多種多様な用途に対応
フロー二アスの先進接合技術を組み込んだ高品質溶接用台車がパーフェクトなソリューションを自動化された溶接作業に提供します。正確かつ一定の動作により、素晴らしい溶接結果が得られます。高度にモジュール化されたシステムは提供するどのガイドレール上にも搭載できます。駆動角度の調整は必要としますが、時間のかかる調整は一切不要です。
フレックストラック45の詳細図
リモコン機能
2種類のオシレーションユニットの使用例の図
フレックストラック45のリモートコントロールはフレックス45の動作を最大限に追及することができます。
頑丈なアルミ製ハウジングと両手持ちの保護ハンドルがユニットを万一の落下から保護します。リモコンのマグネットホルダーは、台車自体を含め、磁性があるものなら何にでも取り付けられます。
各パラメーターはディスプレイの数字を変えることで変更できます。クリック・ホイール・ボタンを使用することで、操作中のパラメーター変更を抑えることができます。
リモコン機能の図
オシレーションユニット
2種類のオシレーションユニットが提供されて各4つのモードで使用できます。用途に応じて平行直線型オシレーションと振子円弧式オシレーションを選択することができ、走行台車の右側または左側どちらでも取り付けることができます。
フレックストラック45はモジュール化されて設計されているため、適切なオシレーションユニットを選択できます。
オシレーションユニットの図
アーク電流制御(ACC)
ACCモジュールは溶接中のトーチ高さを自動制御し、あらゆる素材の溶接で適用できます。
最大のメリットは、不均一なワーク表面や、ガイドレールの取り付け位置が溶接線中心からずれている場合にでも、正常な溶接結果が得られます。
アーク電流制御(ACC)の図
真空ポンプ
非磁性体金属を溶接する作業の場合は真空ブリッジを使用してガイドレールを固定し、これに対応する真空ポンプが必要になります。ポンプユニットは頑丈な鋼鉄フレームで構成されており、組み込まれた真空ポンプの真空性能は、最大13個の真空ブリッジの固定を可能にします。真空能力は閉止弁で調節可能です。
真空ポンプの図
ガイドレールとブリッジ
高品質のばね式スチール・ガイドレールは平面、曲面、または円形のワークに適用できます。ガイドレールを物体に固定するブリッジは3種類あります。ガイドレールとブリッジは適用される外径に合わせて提供できます。フレックストラックはどのようなガイドレール構成にもパーフェクトにフィットします。
ガイドレールとブリッジの図

仕 様

円周溶接ヘッド FOHシリーズ仕様説明図・操作スイッチの図

ERソフトウェア FPA-XPLOR

溶接プロセスデータの作成と保管及び可視化を容易にする多機能ソフトウェアシステムコントローラーFPA2020/2030、FPA3020/3030。

プログラム概要

ERソフトウェア FPA-XPLORの概要図
プロセスデータの可視化、バックアップ、解析の図
プロセスデータの可視化、バックアップ、解析
AVR(実数値記録)はプロセスデータを可視化して、フラッシュドライブに保存します。
FPA-Xplorerのオンライン版ではさらに、プロセスデータのリアルタイム表示、リアルタイム記録が可能です。
記録されたデータは、後で解析できるようすべて保管することが可能で、全体をリトレースして品質管理に役立てることもできます。
プログラムの作成、編集の図
プログラムの作成、編集
プログラムエディターで溶接プログラムの作成が簡単にできます。
コントロールユニットとFPA-Xplorerデータベース間でプログラムを自動的に比較し同期を取ります。
デバイスの管理/ステータスの概要の図
デバイスの管理/ステータスの概要
基本機能
@ 溶接施工条件の作成、可視化、保存
A USBフラッシュドライブに保存されている溶接施工データ(ログファイル)を表示、記録、保存
B 複数のデバイスの集中管理
C USBフラッシュドライブからデータを転送
D すべての保存データのプリントアウト
E フィルター付き検索機能
3オンライン版の強化機能の図
オンライン版の強化機能
基本機能
@ 実際の数値をグラフィックまたは数字でライブ表示
A アラームメッセージをライブ表示
B プロセスファイル、イベントファイル、ログファイルをコントローラーから直接ダウンロード
C プログラムをコントローラーへ直接アップロード
D 接続デバイスの自動識別
E コントローラーとFPA Xplorerデータベース間でプログラムを自動比較
F コントローラーとFPAXplorerデータの同期
オンラインまたはオフラインでのデータ転送

システムコントローラーとFPA-Xplorer間のデータ転送は、USBフラッシュドライブを介して、あるいはイーサネットのネットワーク接続経由で(オンライン版)行えます。

標準構成内容
3オンラインまたはオフラインでのデータ転送の図 @ CD-ROM版FPA-Xplorer
A USBドングル
B 取扱説明書類

オンライン版の追加品目
@ PVIドングル
A イーサネットケーブル
B USB → イーサネット変換アダプター

自動内面肉盛りシステムETR

自動内面肉盛りシステムETR
  • 溶接方式: TIG溶接
  • 適用用途:小径内面、ボア同士の内面、リング溝などの肉盛りに
  • バルブ・パイプ内部の肉盛りに最適なシステム
    フローニアスのTIG溶接電源、ホットワイヤ電源と、ターンテーブル、マニプレーター・ブーム、クロススライドと2種のコントローラで構成されます。コントローラにはAVC機能、タッチ・リトラクト機能、スピード調整が可能なベーシックモデルと、ボアツーボア加工が可能、ステップ計算、ポジショニングも可能なハイエンドモデルがあります。エンドレス回転機構を持つ肉盛りトーチなど各種用意。マニプレーターはクロススライド方式で使いやすく、ワイヤ送給は4ロールドライブ。サンドイッチ設計のターンテーブルは対バックラッシュ機構を備え荷重2〜4.5tまで可能です。
  • 自動センシング機能付き自動運転
    ヘッド回転方式でワークは固定されます。適用ワーク径は25〜1400mmφまで広範囲、複雑なワーク形状に対応します。ロータリーヘッドは最大40%の作業時間の短縮を達成しました。
  • 3D・CADデータでティーチングが可能
    自動センタリングやリング溝特殊センタリング、レーストラック溶接など専用プログラムを搭載しています。
  • 多くの納入実績
    バルブ、パイプ内面肉盛り、火力・ガス・海洋プラントなどの製造の小径内面、ボア同士の内面、リング溝などの肉盛りに広い応用範囲があります。

仕 様

商品番号 メイン電圧 溶接電流 直流 40% 100% サイズ
Trans TIG 5000 JOB 50-60Hz(全システムのパワーサプライライン) 3×400V/N/PE 500A/350A 7000×3000×6100mm
Trans TIG 2200 JOB 50-60Hz(全システムのパワーサプライライン) 3×400V/N/PE 220A/150A 7000×3000×6100mm
