タグ（TAG）社 開先加工機

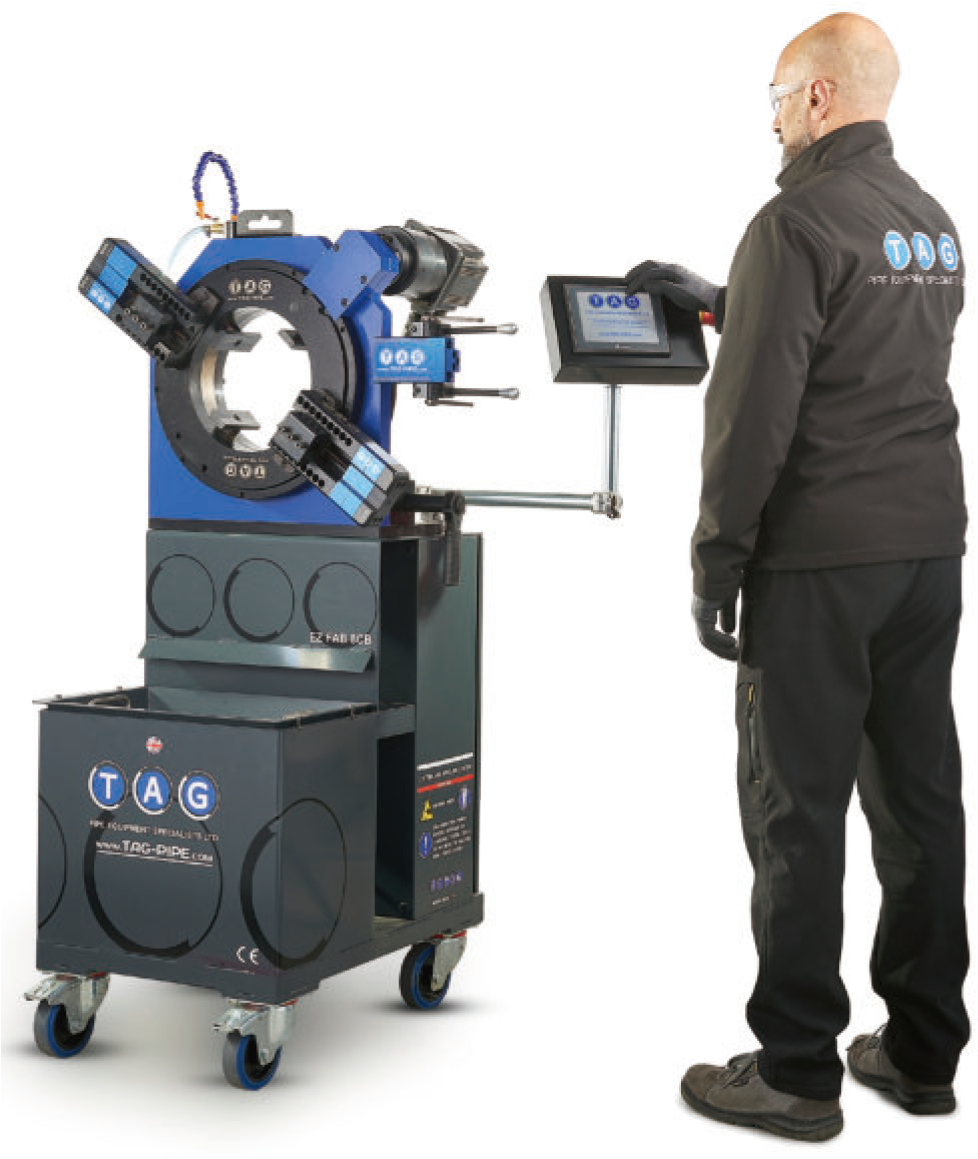

EZ-FAB（イージーファブ）／半固定式パイプ切断開先マシン
タグ社の誇る新発想の高速切断開先機
パイプショップでの切断開先を１つに。

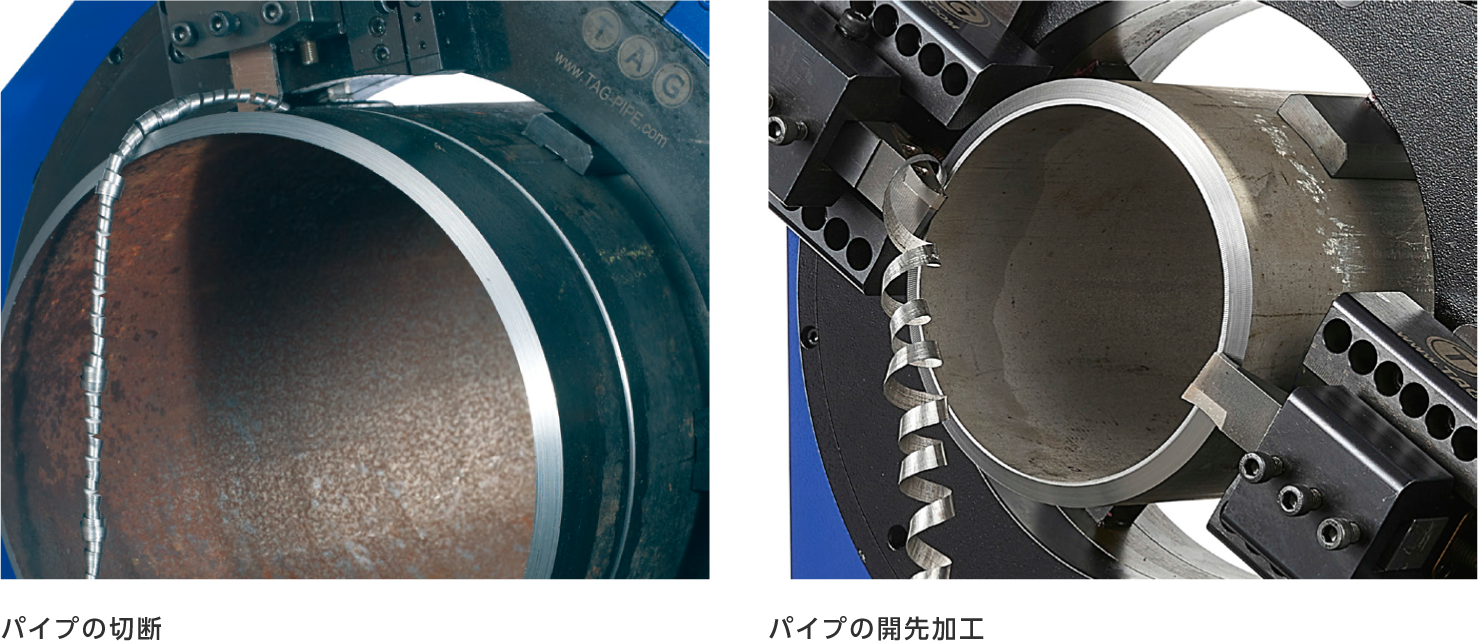

- 切断と開先を高速で加工可能

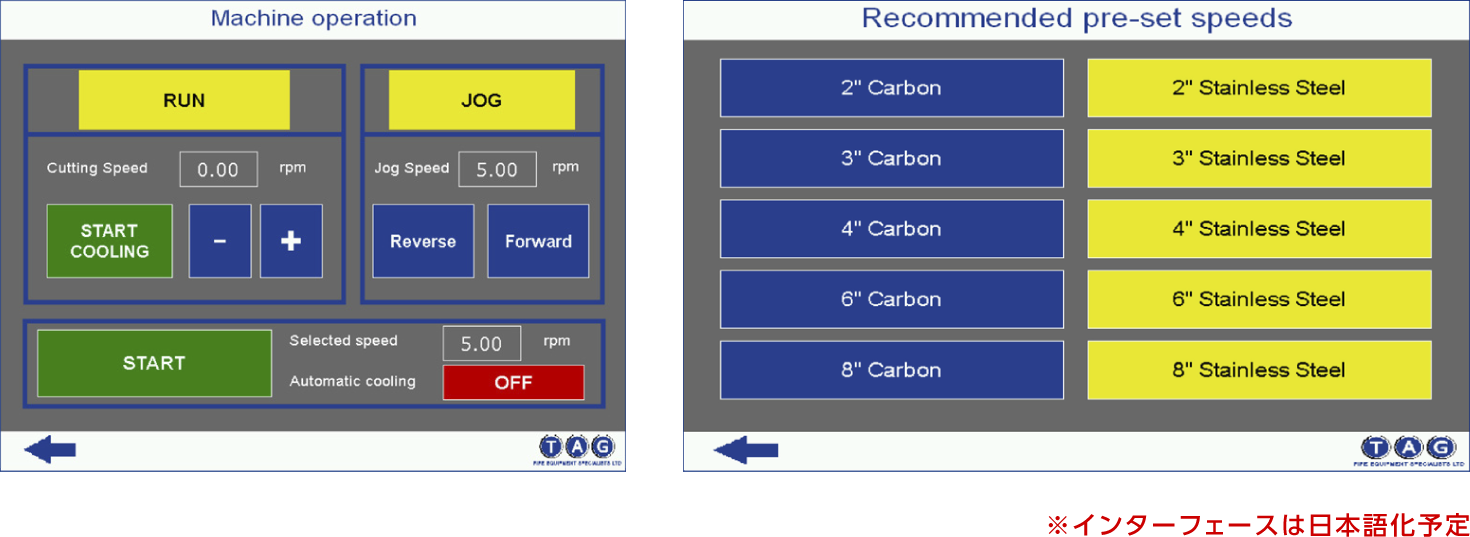

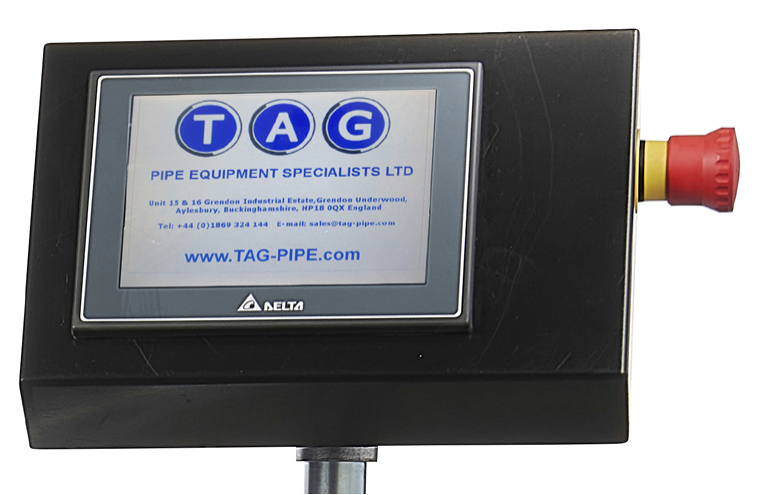

- 独自のタッチスクリーンNC制御
- 加工精度と安全性の両立
- 火花の出ない冷間切断
- 半自動加工
- カーボンスチール・ステンレス問わず加工可能
特徴
適応サイズ
| 製品番号 | 対応外径 | 板厚 | |
|---|---|---|---|
| EZFAB8 | 60 〜 220mm | 2 〜 8インチ | 6 〜 40mm |
| EZFAB12 | 170 〜 320mm | 6 〜 12インチ | 6 〜 40mm |
| EZFAB16 | 270 〜 420mm | 10 〜 16インチ | 6 〜 40mm |
加工サンプルデータ
| パイプサイズ | スケジュール | 板厚 | 材種 | プリセット回転数 | 切断・開先加工時間 |
|---|---|---|---|---|---|
| 2インチ | SHD40 | 4mm | ステンレス | 45rpm | 2分 |
| 4インチ | SHD40 | 4mm | ステンレス | 30rpm | 2分30秒 |
| 6インチ | SHDXXS | 22mm | カーボンスチール | 35rpm | 5分 |
| 8インチ | SHD40 | 8mm | ステンレス | 20rpm | 9分 |

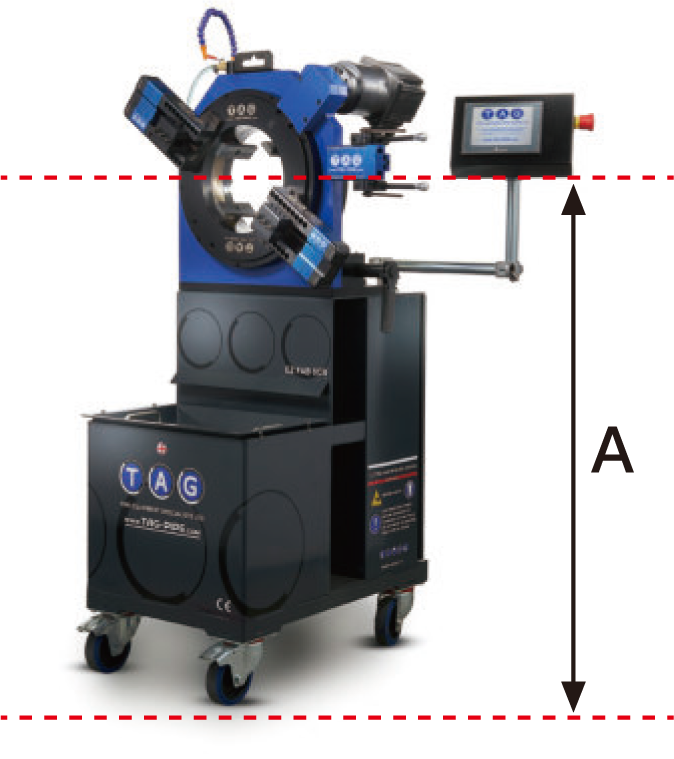

加工機中心高
| 製品番号 | A寸法 | |
|---|---|---|
| EZFAB8 | 1,196.00mm | 47.08インチ |
| EZFAB12 | 1,132.50mm | 44.58インチ |
| EZFAB16 | 1,177.50mm | 46.35インチ |
※ キャスター無しの場合、数値より -155mm（-6.10インチ）
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
