ウェルドビジョン社 溶接用カメラシステム

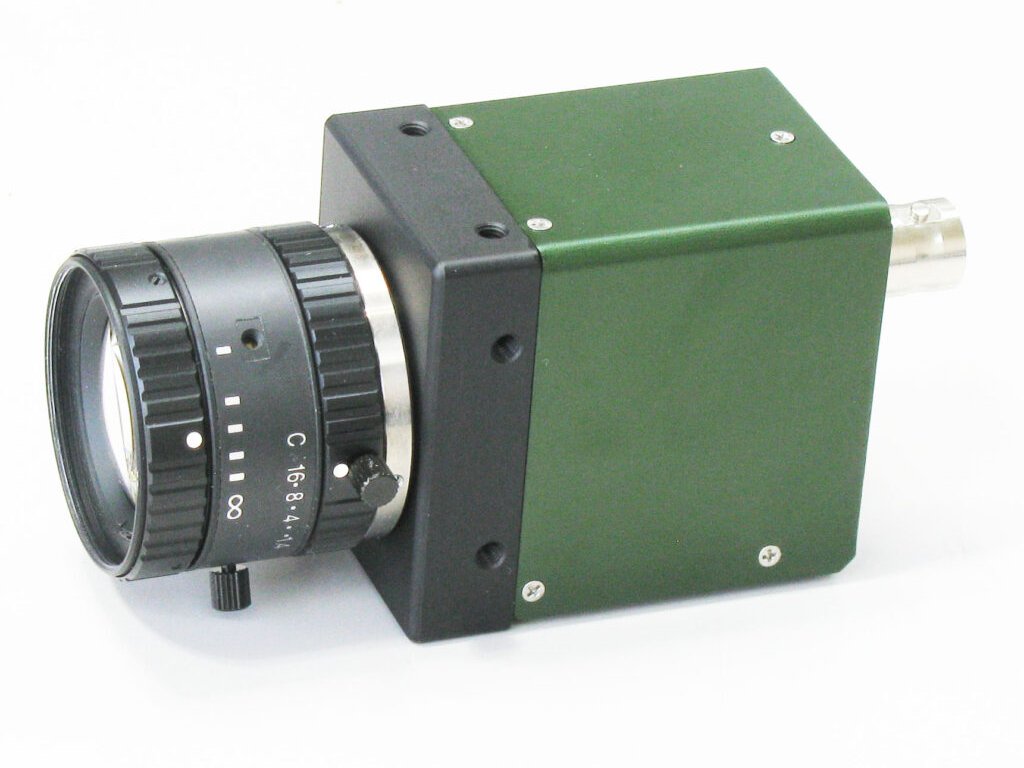

フルハイビジョン溶接カラーカメラ 型式 WV-1500 Weld Viewerシリーズ
- 高画質（1920×1080画素、1/2.7"CMOSカラーセンサ採用）

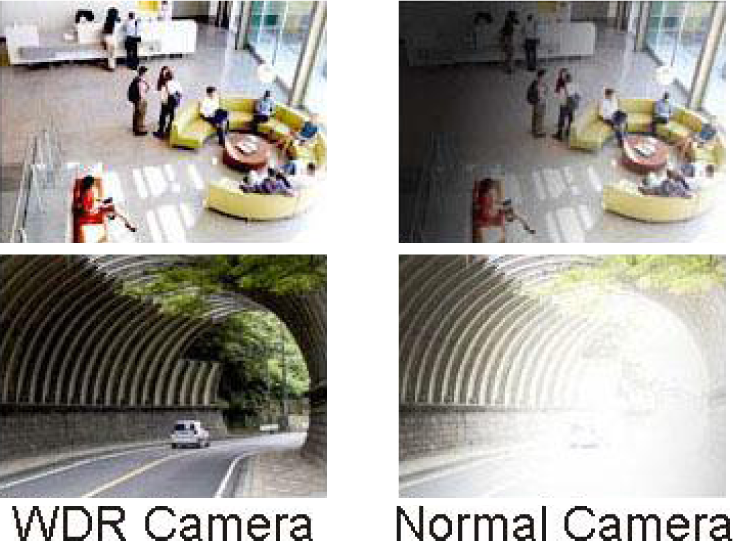

- 120dBワイドダイナミックレンジ機能によってアーク光等による白飛びを抑制
- AHD映像出力を採用しているため映像信号（アナログ）の取り扱いが容易
- アナログカメラ（コンポジット映像信号）で使用しているBNCケーブルがそのまま使用可能
- AHD入力付きのモニターに接続するだけで映像表示可能
（AHD-HDMI変換器により一般的なハイビジョンモニターでも映像表示できます。）
AHDはAnalog High Definitionの略で既存のアナログ配線を使用してフルハイビジョン映像を表示可能とする映像信号送受信方式です。

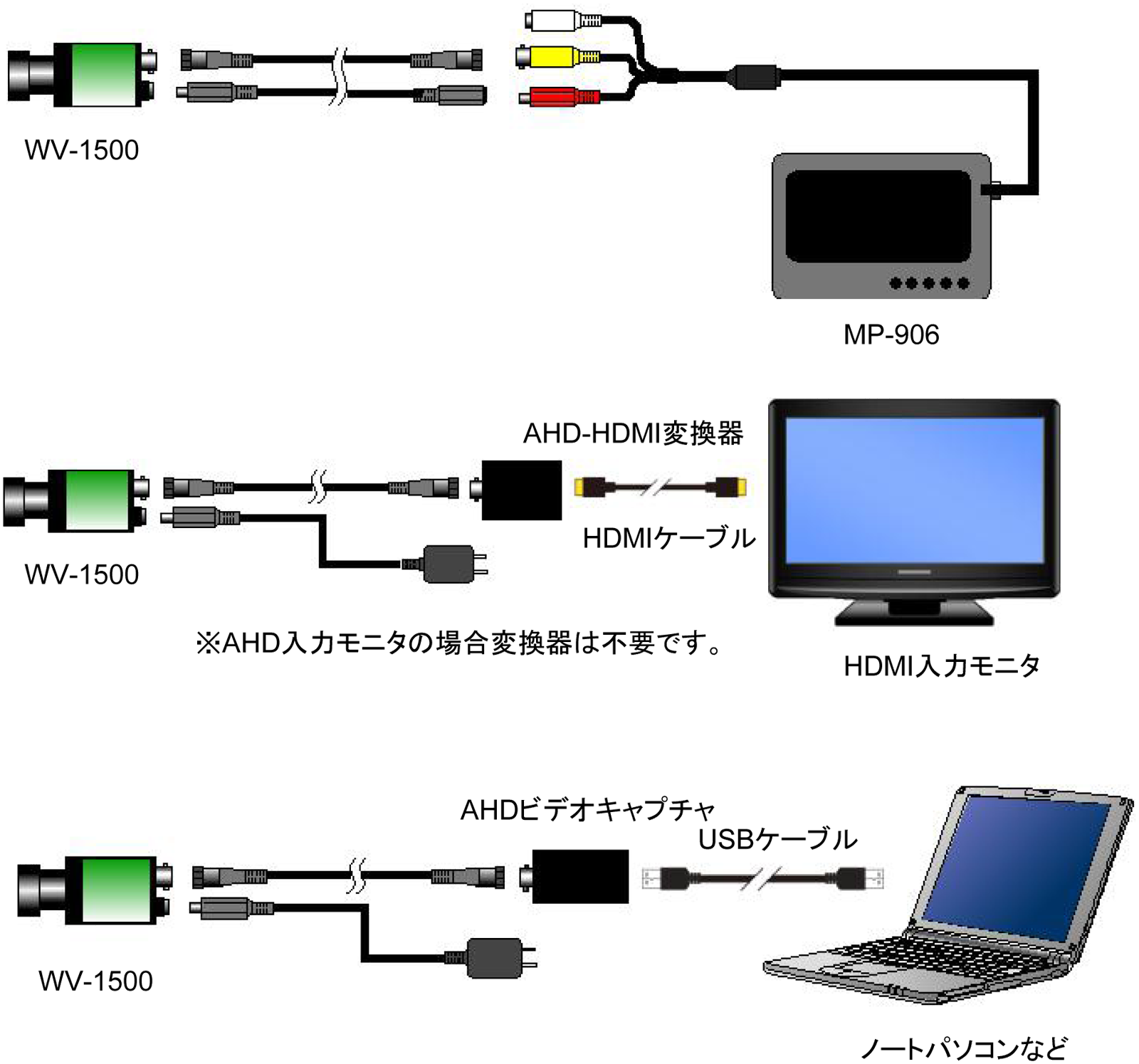

構成
オプション
- Cマウントレンズ（f6、f8、12、16、20、25、35、50mm）
- フィルタホルダ（直径がφ25mm前後のフィルタを保持できます。）
- フィルタ（IR-CUT、バンドパス、ND等各種フィルタ）

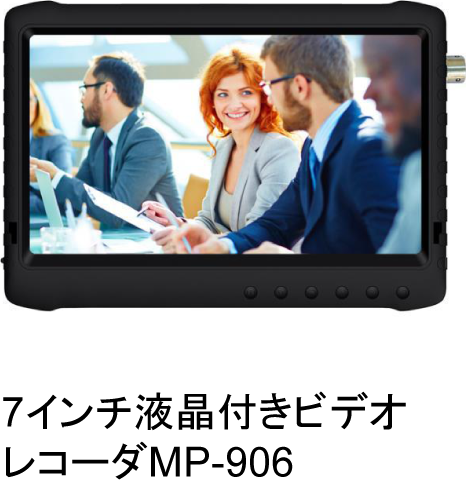

- 液晶付きビデオレコーダ（MP-906）は直接入力、電源供給が可能です。
- AHD-HDMI変換器、AHDビデオキャプチャにつきましてはご相談ください。
仕様
| 型 式 | WV-1500 |
|---|---|
| 撮像素子 | 1/2.7インチ カラーCMOSセンサー |
| ビデオ | AHDビデオ信号 |
| 有効画素数 | 1920（水平）× 1080（垂直） |
| 有効イメージエリア | 5.76 × 3.24 mm |
| 画素サイズ | 3 μm × 3 mm |
| ダイナミックレンジ | 120 dB |
| S/N比 | 41 dB |
| 最大フレームレート | 30 fps |
| 感 度 | 3.6［V/Lux.sec］ |
| 出力コネクタ | BNCメスコネクタ |
| ヘッドサイズ | 34 × 44 × 40 mm |
| マウント | Cマウント |
| 保管温度範囲 | -30 〜 60 ℃ |
| 動作温度範囲 | -10 〜 45 ℃ |
| 電 源 | DC 12 V |
| 消費電流 | 170 mA（12V） |

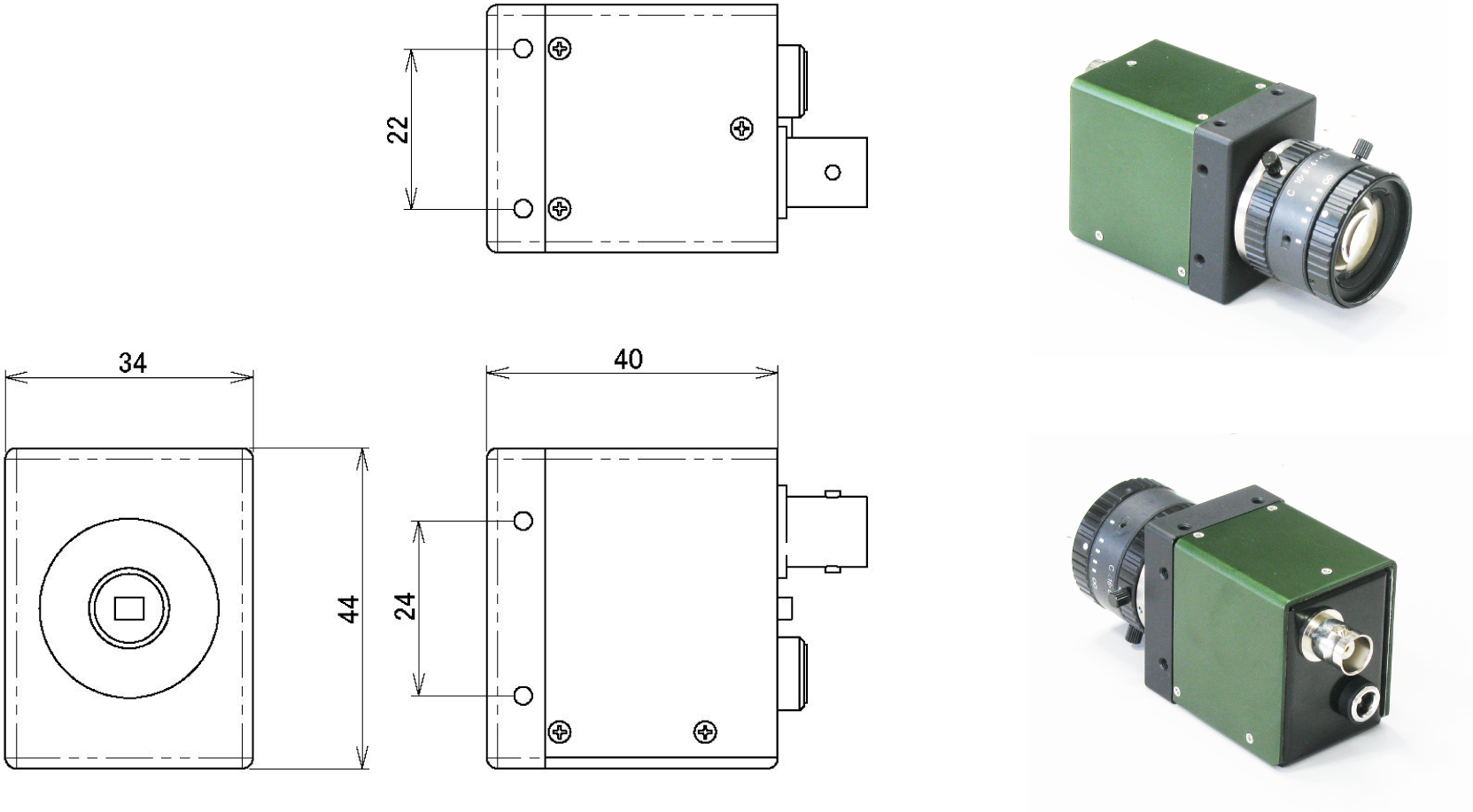

サイズ
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
