ウェルドビジョン社 溶接用カメラシステム

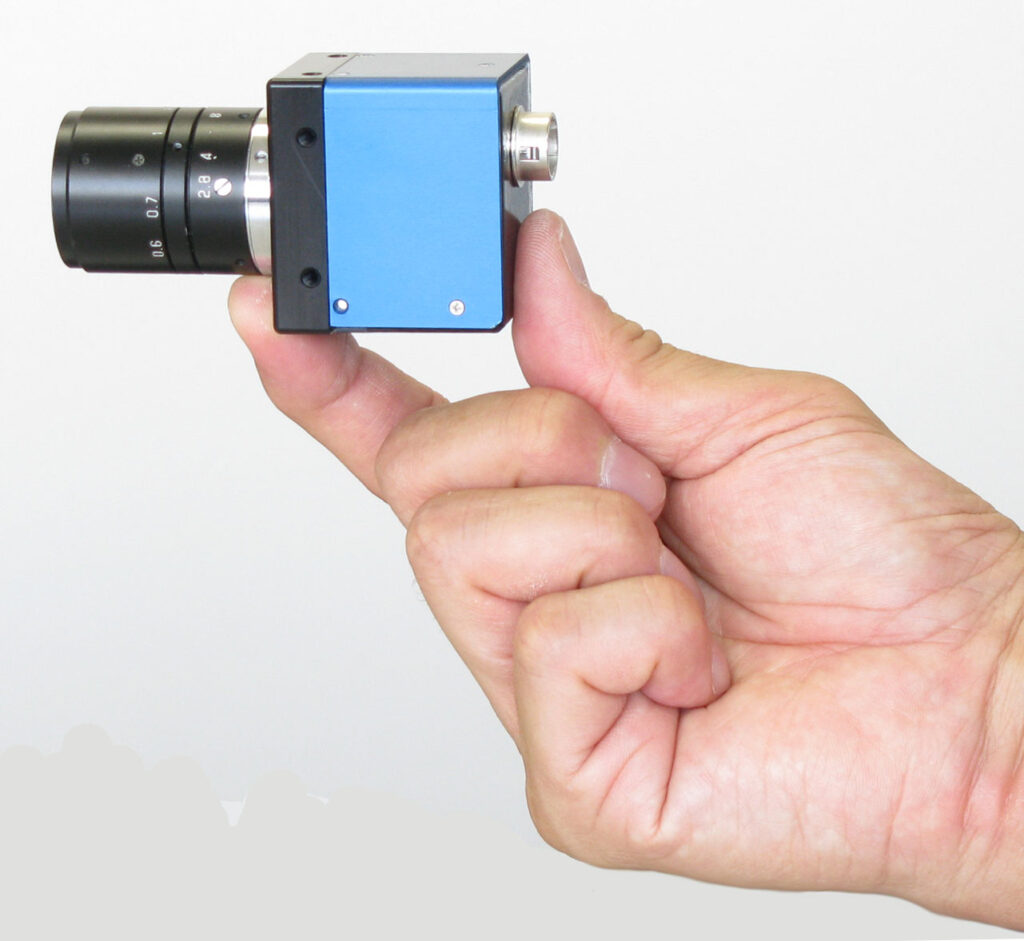

溶接カメラ 型式 WV-250 Weld Viewer-ⅡX
- WDR（ワイドダイナミックレンジ）撮像素子（120dB）を採用し、強烈なアーク光等による白飛びを低減
- カメラ内部に遮光フィルタを搭載。リモコンボタンまたは外部接点信号によりON/OFFが可能。溶接前の状況も観察できます。
- 専用のリモコンによりカメラ映像内に設定メニューを表示させ、様々なカメラ設定を行うことができます。（画質、ホワイトバランス、ミラー等）
- アナログ（コンポジットビデオ）出力（最大100mまでケーブル延長可能）
WDR撮像素子
WDR（ワイドダイナミックレンジ）
・WDR（ワイドダイナミックレンジ）CMOS撮像素子採用
・明暗の大きい映像において白飛びや黒つぶれ軽減

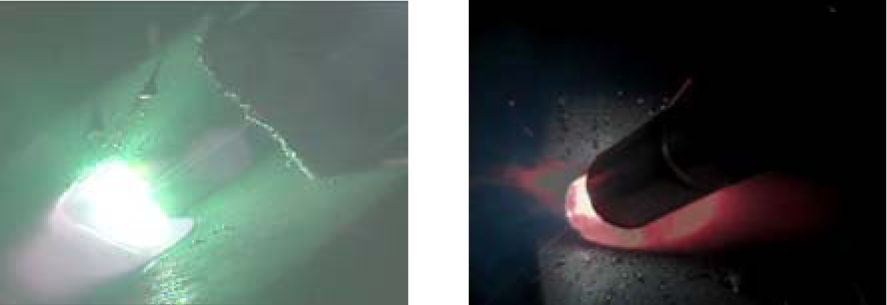

※左写真はトンネル内の映像と溶接映像を一般的な
カメラとWDR機能を使用した場合の比較です。
高解像度
有効画素数756×504、水平解像度520本
（NTSCビデオ信号の水平解像度は336本）

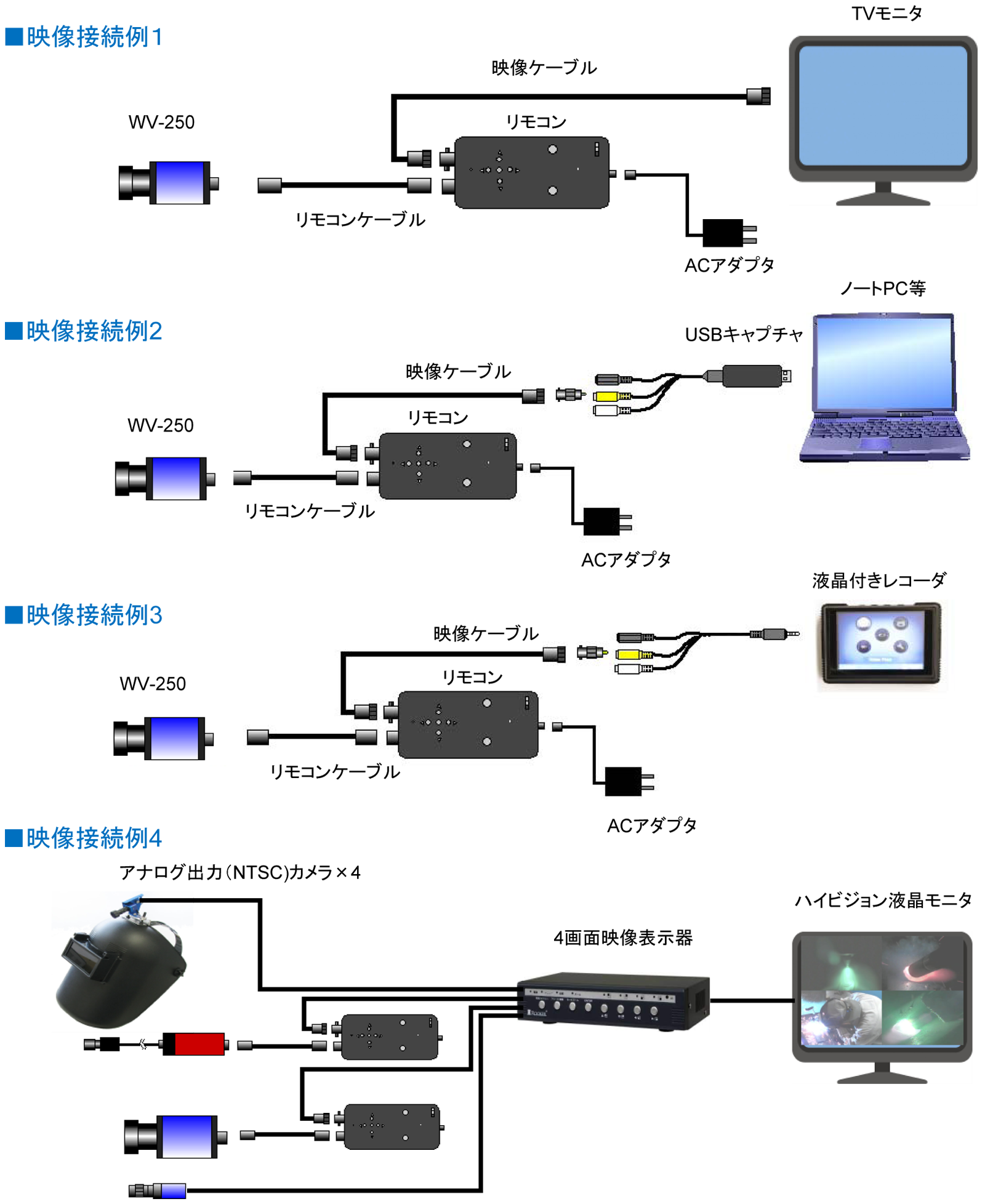

接続
WV-250は映像ケーブルはTVモニタに接続することで映像を見ることができます。
またUSBキャプチャに接続し、ノートPC等で映像表示・録画が可能です。
オプション品の液晶付きビデオレコーダにも接続し、映像表示・録画が可能です。
OSD機能
カメラ設定はメニュー画面をTVモニタに表示させて行います。（On Screen Display）
（ブライトネス、コントラスト、デジタルズーム、ミラー、カラー／白黒切替等）
オプション
- 各種Cマウントレンズ f6、8、12、16、20、25、35、50mm、２倍エクステンダーレンズ
- フィルタ保護ガラス（φ25mm）
- フィルタホルダ（φ25mm前後のフィルタをセット可能です。）
- フィルタ（φ25mmサイズ IRカット、バンドパス、ND等各種フィルタ）
- 延長ケーブル5 ～ 100m（5mごと任意長さの指定が可能です。）
- 三脚取付用アダプタ

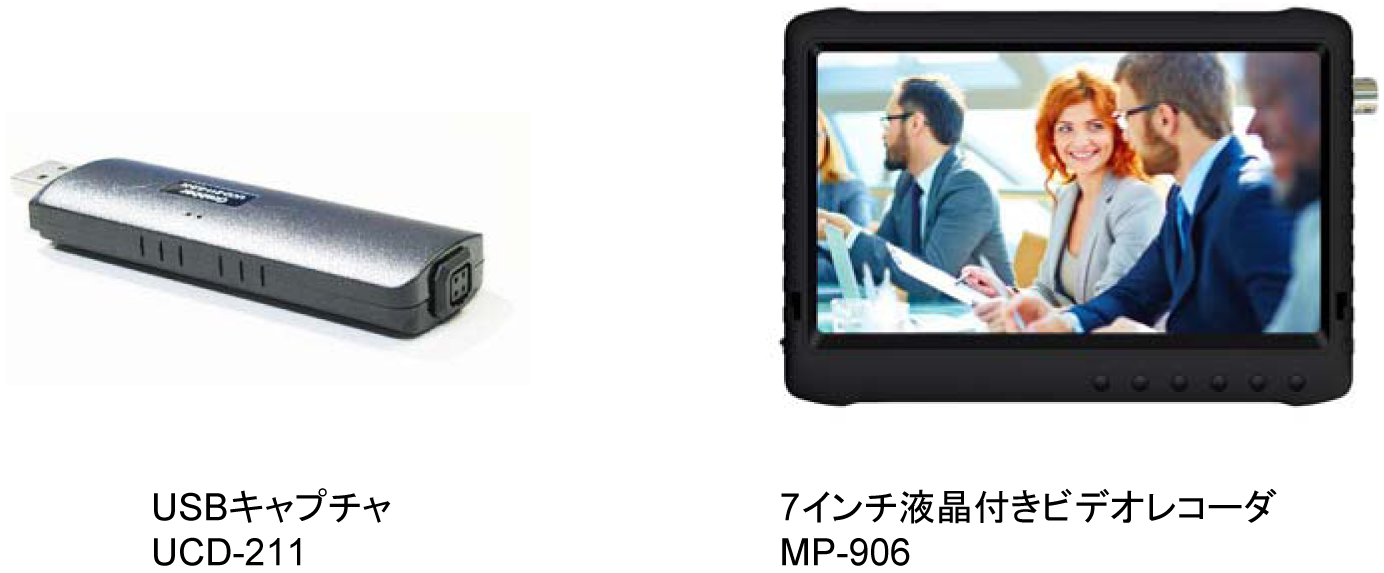

- USBキャプチャUCD-211を接続することでPCにおいて映像表示・録画が可能
- 液晶付きビデオレコーダ（MP-906）が使用可能です。
仕様
| 型 式 | WV-250 |
|---|---|
| 撮像素子 | 1/3インチ CMOSセンサ |
| 有効画素数 | 756（水平）× 504（垂直） |
| 映像出力 | CVBS：1Vp-p75Ω、インタレ ー ス（不平衡） |
| 解像度 | 520TV 本以上（水平） |
| ダイナミックレンジ | 120 dB（MAX） |
| 最低被写体照 | 0.05 Lux / F1.2 20IRE |
| S/N | 50 dB |
| 感 度 | 11.9［V/Lux.sec］ |
| 電源電圧 | DC 5 ～ 12 V |
| 消費電流 | 80 mA［12V］ |
| 動作温度 | -10 ～ 45 ℃ |
| 保管温度 | -30 ～ 60 ℃ |
| レンズマウント | Cマウント |
| サイズ | 34 × 44 × 40 mm（コネクタ除く） |
| 重 量 | 70 g（レンズ除く） |

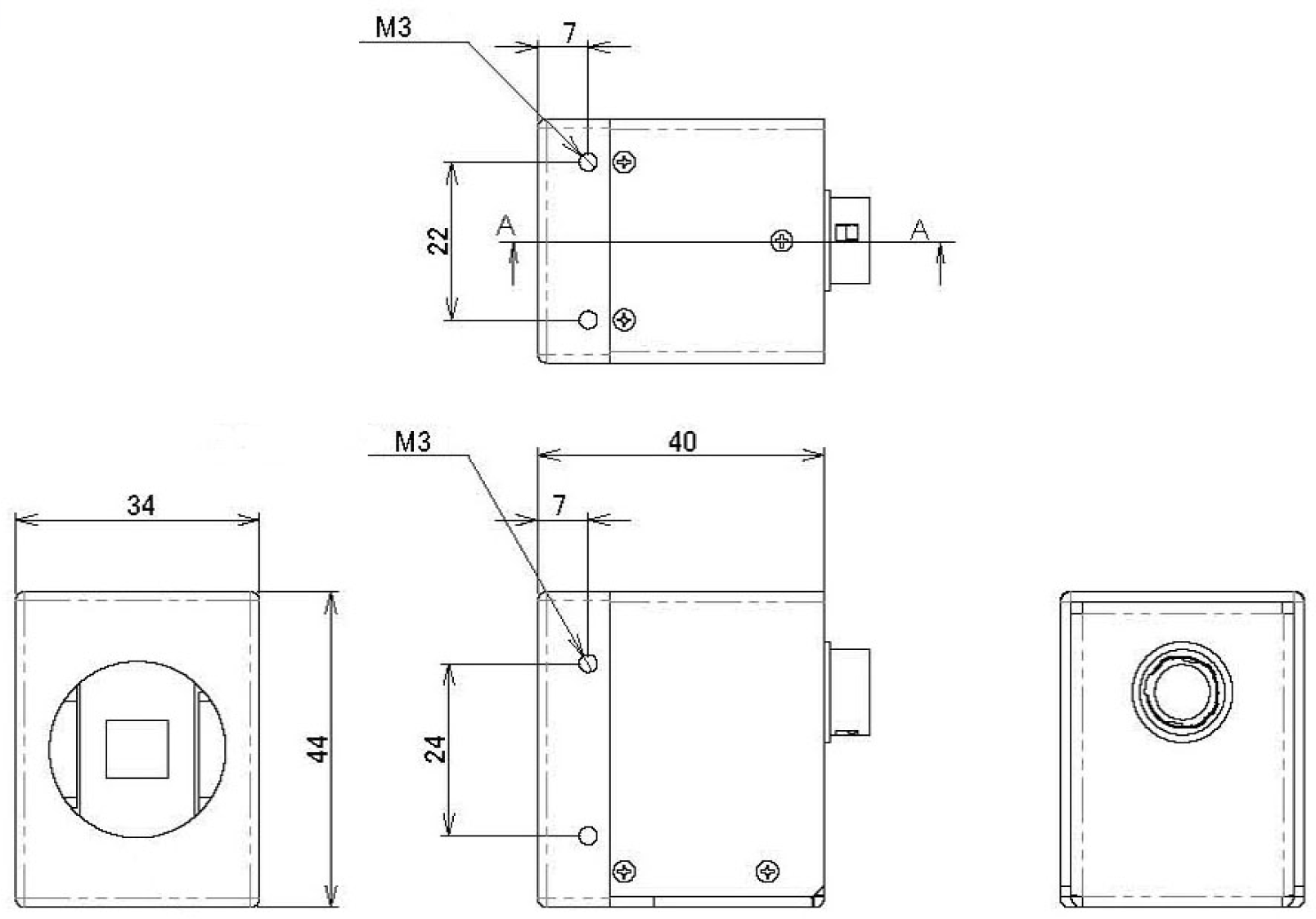

サイズ
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
