ウェルドビジョン社 溶接用カメラシステム

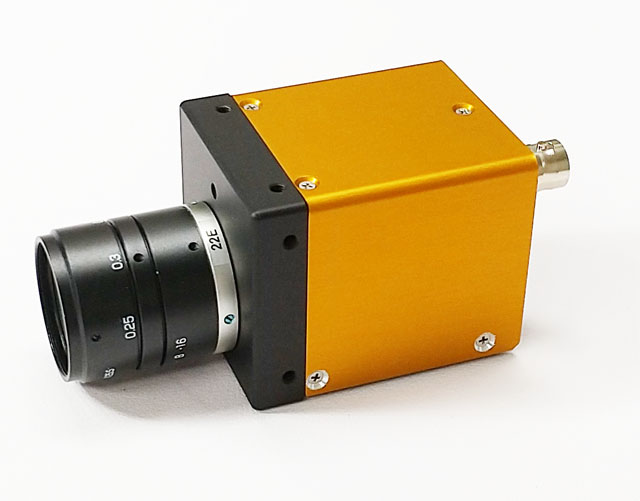

自動遮光フルハイビジョン溶接カラーカメラ 型式 WV-2500 Weld Viewerシリーズ
- 高画質（1920×1080画素、1/2.7"CMOSカラーセンサ採用）
- 120dBワイドダイナミックレンジ機能によってアーク光等による白飛びを抑制
- アーク検知センサによりカメラ内部の遮光フィルタを自動でONすることが可能
- AHD映像出力を採用しているため映像信号（アナログ）の取り扱いが容易
- アナログカメラ（コンポジット映像信号）で使用しているBNCケーブルがそのまま使用可能
- AHD入力付きのモニターに接続するだけで映像表示可能

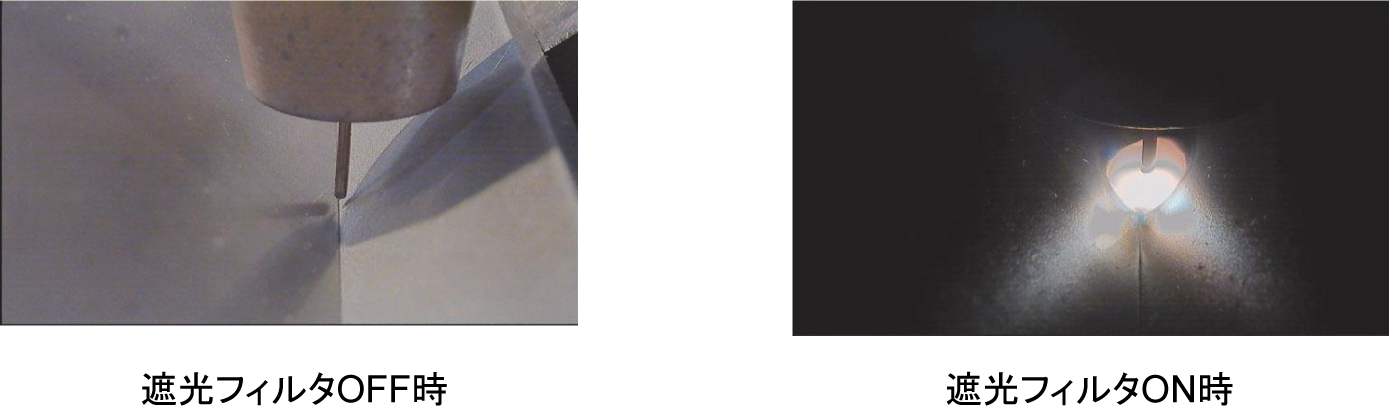

自動遮光切替
WV-2500はUVセンサによりアーク光を検知し、内部の遮光フィルタを自動でONにすることが可能です。

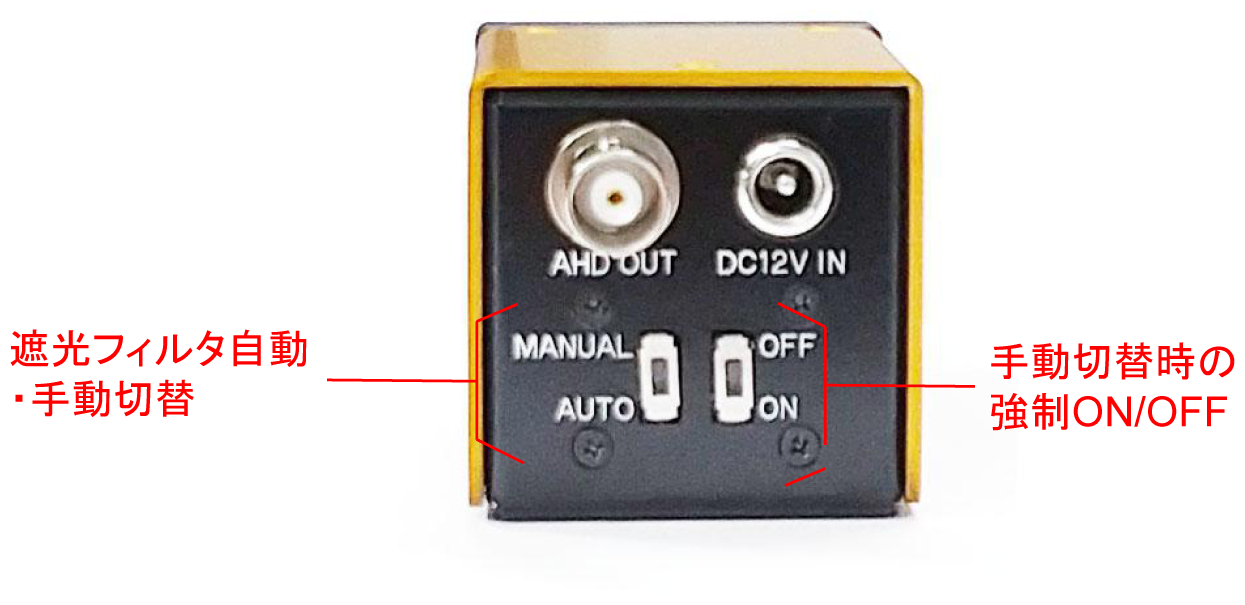

※遮光フィルタは手動でON/OFFすることができます。

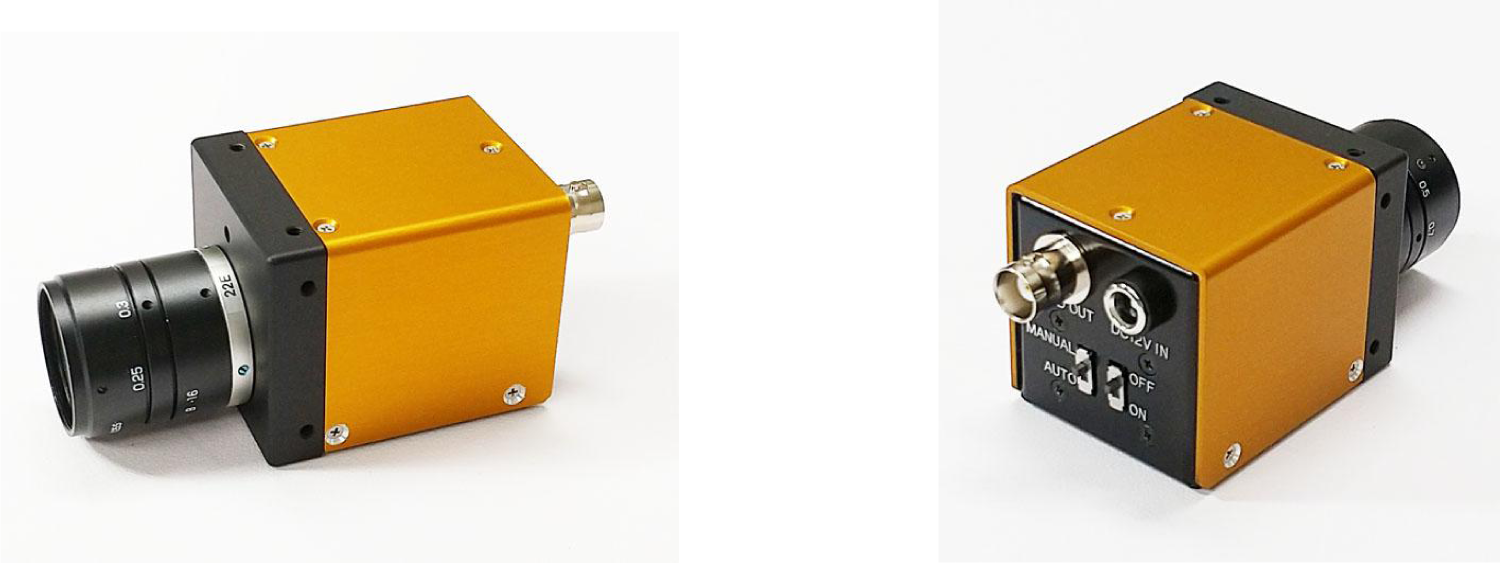

外観
フルハイビジョン画質
AHDフルハイビジョン方式を採用することで高解像度映像と扱い易さを両立させました。
既存のBNCケーブルを流用し、TVモニタに接続するだけで映像表示が可能です。（※注）
（※注）AHD入力付きのTVモニタを使用した場合。
HDMI入力のみのモニタを使用するときはAHD-HDMI変換器が必要です。
AHDはAnalog High Definitionの略で既存のアナログ配線を使用してフルハイビジョン映像を表示可能とする映像信号送受信方式です。

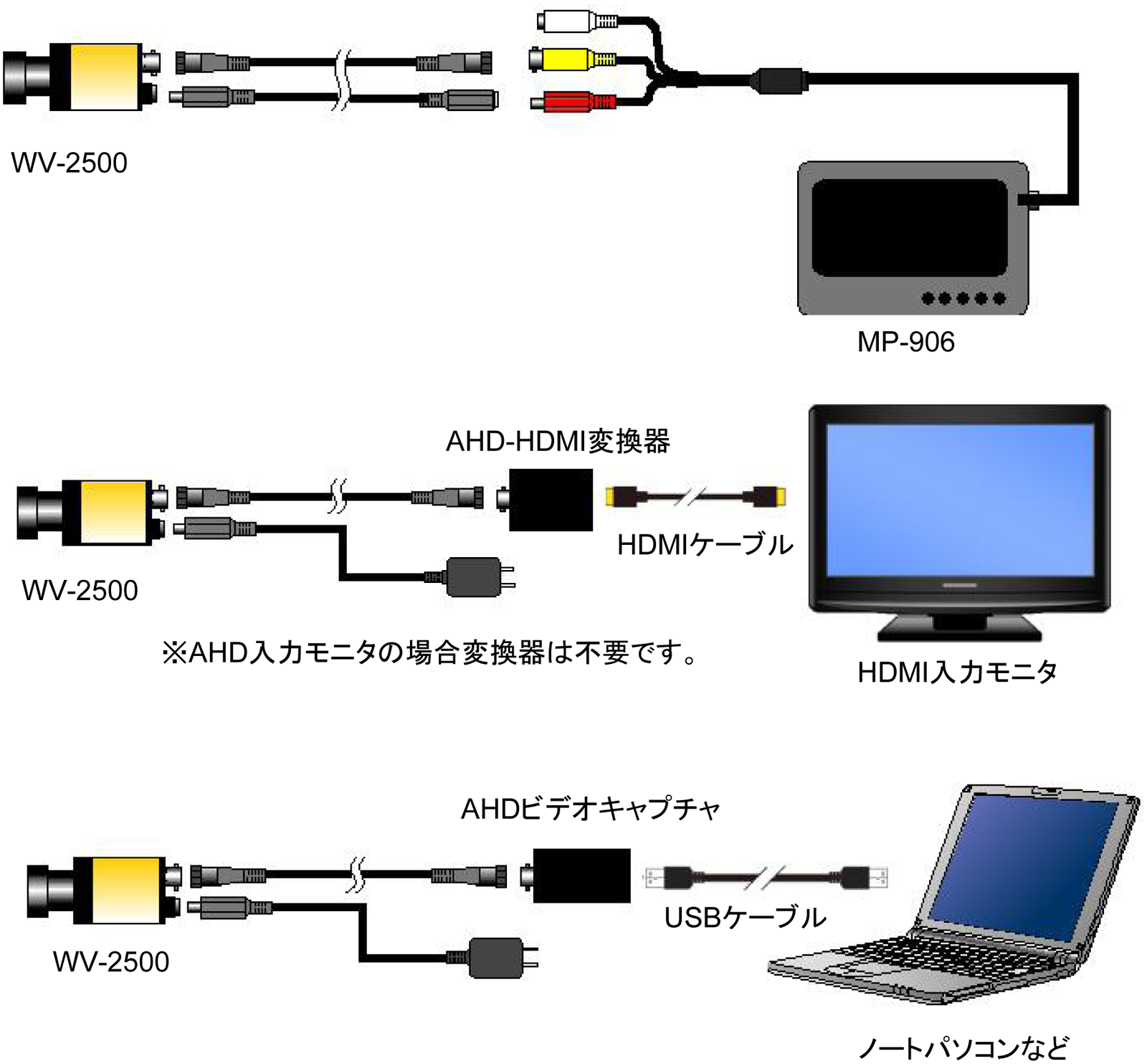

構成
オプション
- Cマウントレンズ（f6、f8、12、16、20、25、35、50mm）
- フィルタホルダ（直径がφ25mm前後のフィルタを保持できます。）
- フィルタ（IR-CUT、バンドパス、ND等各種フィルタ）
- 液晶付きビデオレコーダ（MP-906）は直接入力、電源供給が可能です。
- AHD-HDMI変換器、AHDビデオキャプチャにつきましてはご相談ください。
仕様
| 型 式 | WV-2500 |
|---|---|
| 撮像素子 | 1/2.7インチ カラーCMOSセンサー |
| ビデオ | AHDビデオ信号 |
| 有効画素数 | 1920（水平）× 1080（垂直） |
| 有効イメージエリア | 5.76 × 3.24 mm |
| 画素サイズ | 3 μm × 3 mm |
| ダイナミックレンジ | 120 dB |
| S/N比 | 41 dB |
| 最大フレームレート | 30 fps |
| 感 度 | 3.6［V/Lux.sec］ |
| 出力コネクタ | BNCメスコネクタ |
| ヘッドサイズ | 34 × 44 × 40 mm |
| マウント | Cマウント |
| 保管温度範囲 | -30 〜 60 ℃ |
| 動作温度範囲 | -10 〜 45 ℃ |
| 電 源 | DC 12 V |
| 消費電流 | 75 mA（12V） |

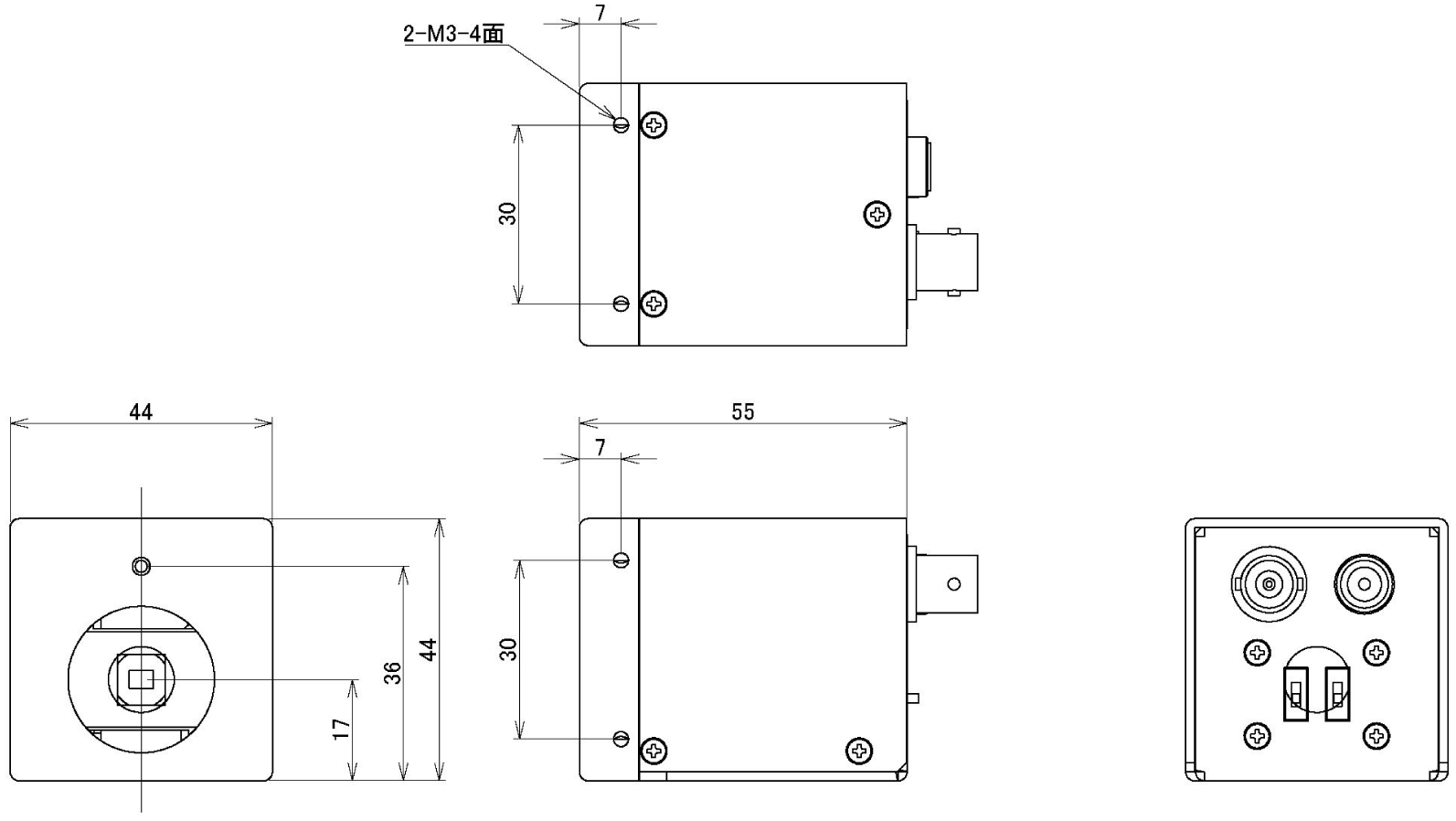

サイズ
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
