ウェルドビジョン社 溶接用カメラシステム
サイドビュー型溶接カメラ 型式 WV-350B-SV Weld Viewer-ⅢS

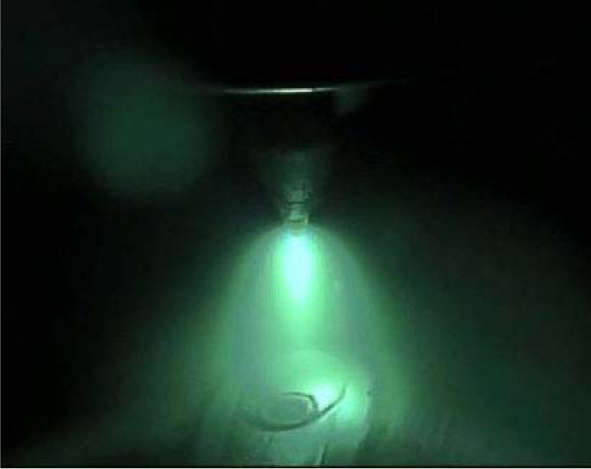

- ワイドダイナミックレンジCMOS撮像素子（120dB）を採用し、強烈なアーク光等によるハレーションを低減

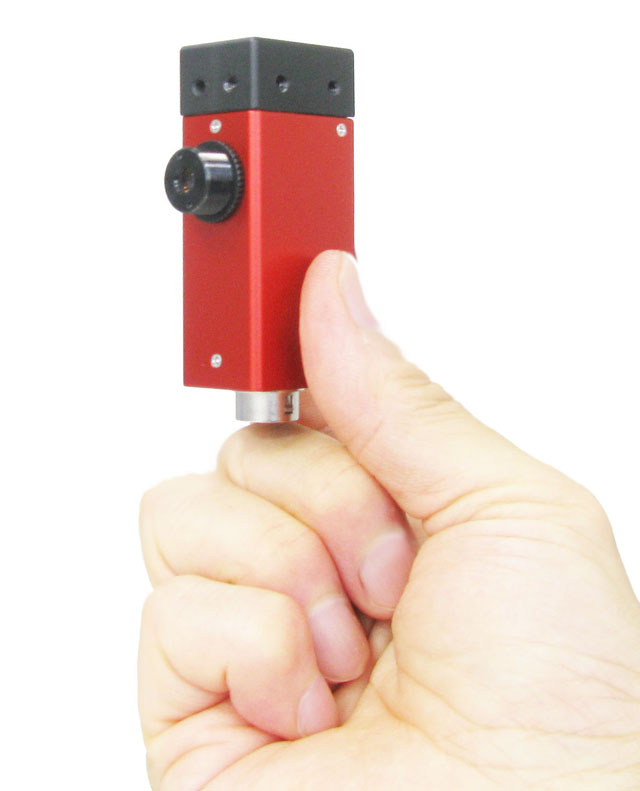

- 小型サイズ20×28×62.7mm側視型カメラヘッド
- 上下左右にM3取り付けネジ
- 専用のリモコンによりカメラ設定が可能
- 最大100mまでケーブル延長可能

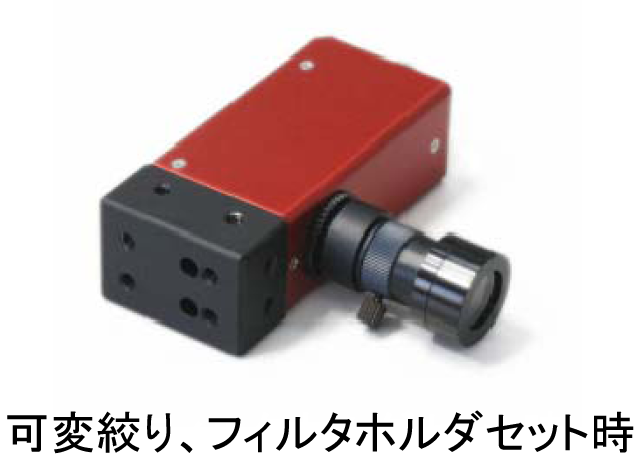

- 専用フィルタホルダによりφ12.5mmフィルタを搭載できます

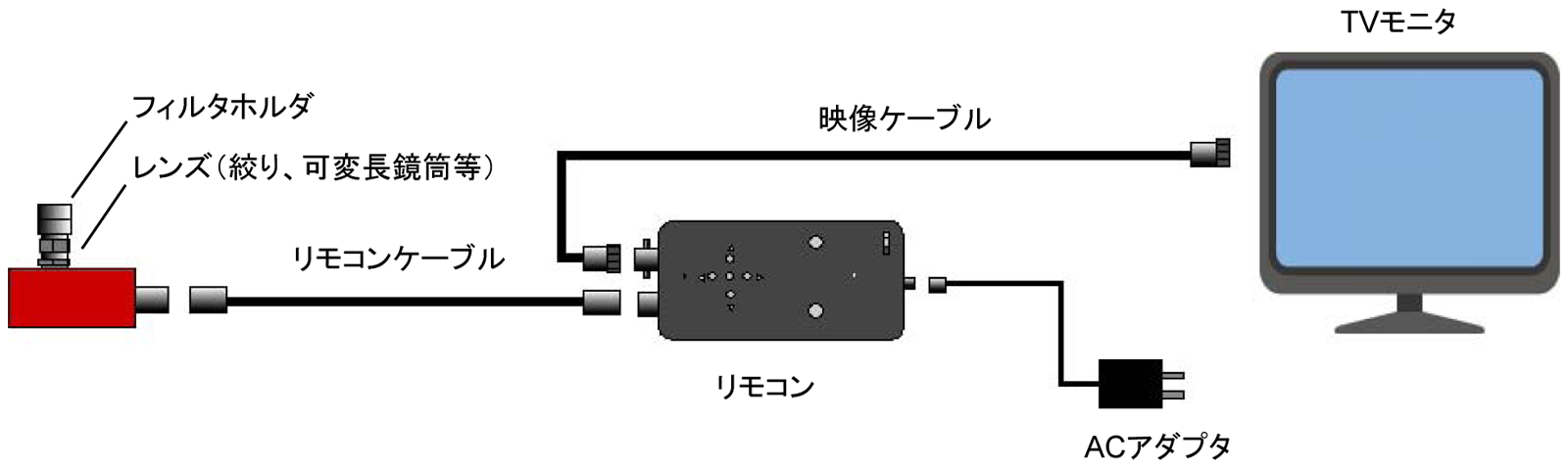

構成
※ レンズ、フィルタホルダおよびTVモニタはオプションです。
オプション
- レンズ（φ8mmレンズ、絞り鏡筒[可変、固定]、エクステンションの組合せ）
f6、9、12、16、20mm 他 - フィルタホルダ（径がφ12.5mmまでのフィルタを保持できます。）
- フィルタ（IR-CUT、バンドパス、ND等各種フィルタ）
- 延長ケーブル：5 ～ 100m（5mごと任意長さの指定が可能です。）
仕様
| 型 式 | WV-350B-SV |
|---|---|
| 撮像素子 | 1/3インチ CMOSセンサ |
| 有効画素数 | 756（水平）× 504（垂直） |
| 映像出力 | CVBS：1Vp-p75Ω、インタレ ー ス（不平衡） |
| 解像度 | 520TV 本以上（水平） |
| ダイナミックレンジ | 120 dB（MAX） |
| 最低被写体照 | 0.05 Lux / F1.2 20IRE |
| S/N | 50 dB |
| 感 度 | 11.9［V/Lux.sec］ |
| 電源電圧 | DC 5 ～ 12 V |
| 消費電流 | 80 mA［12V］ |
| 動作温度 | -10 ～ 45 ℃ |
| 保管温度 | -30 ～ 60 ℃ |
| レンズマウント | 専用マウント |
| 重 量 | 20 g（レンズ除く） |

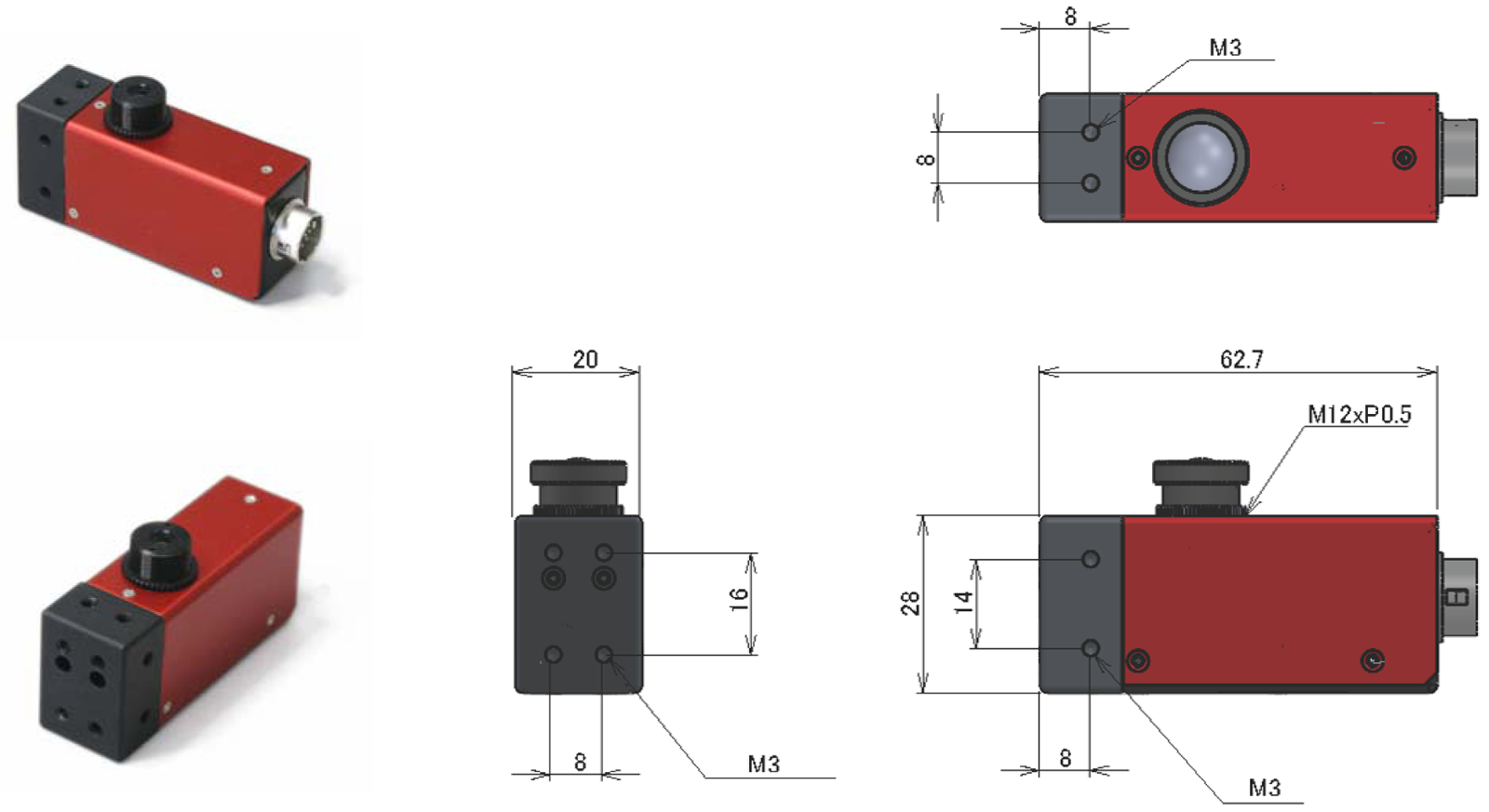

サイズ
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
