ウェルドビジョン社 溶接用カメラシステム
小型溶接カメラ（分離型） 型式 WV-350SP Weld Viewer-ⅢSP
- ワイドダイナミックレンジCMOS撮像素子（120dB）を採用し、強烈なアーク光等によるハレーションを低減

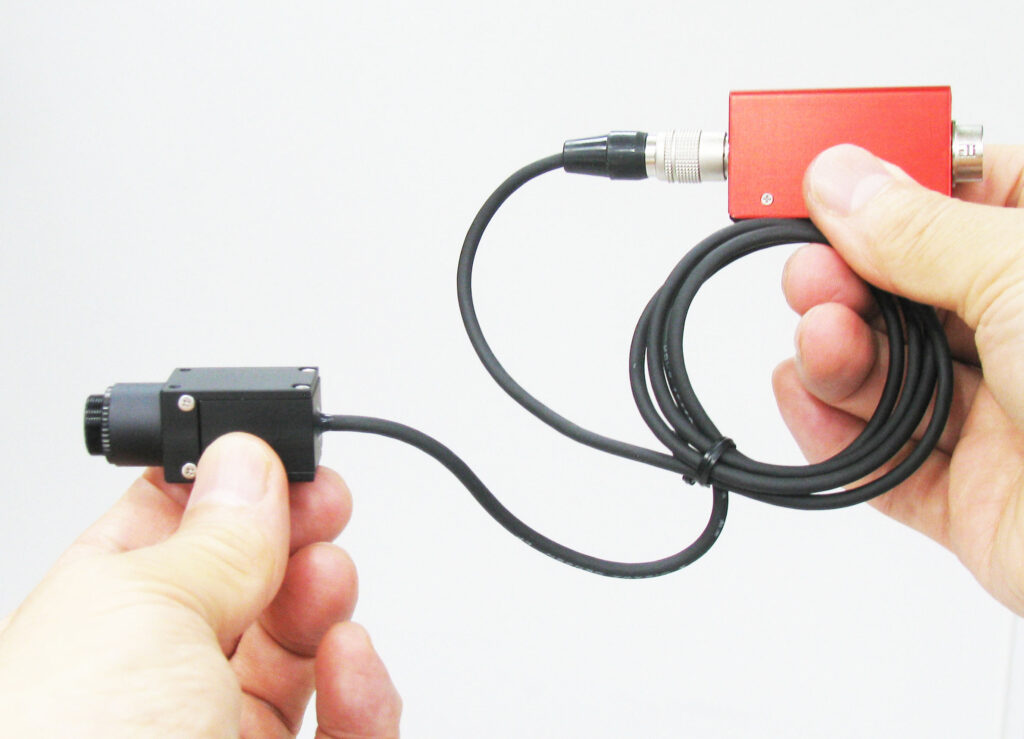

- WV-350Bカメラモジュールを分離し、超小型ヘッドを実現
（18×18×28mmカメラヘッド、φ12mm小型レンズを採用） - 上下にM2取り付けネジ
- 専用のリモコンによりカメラ設定が可能。
- 最大100mまでケーブル延長可能。
- 専用フィルタホルダによりφ12.5mmフィルタを搭載できます。
- アナログ（コンポジットビデオ）出力
- OSD（on screen display）によるカメラ設定が可能
WDR撮像素子
WDR（ワイドダイナミックレンジ）
・WDR（ワイドダイナミックレンジ）CMOS撮像素子採用
・明暗の大きい映像において白飛びや黒つぶれ軽減

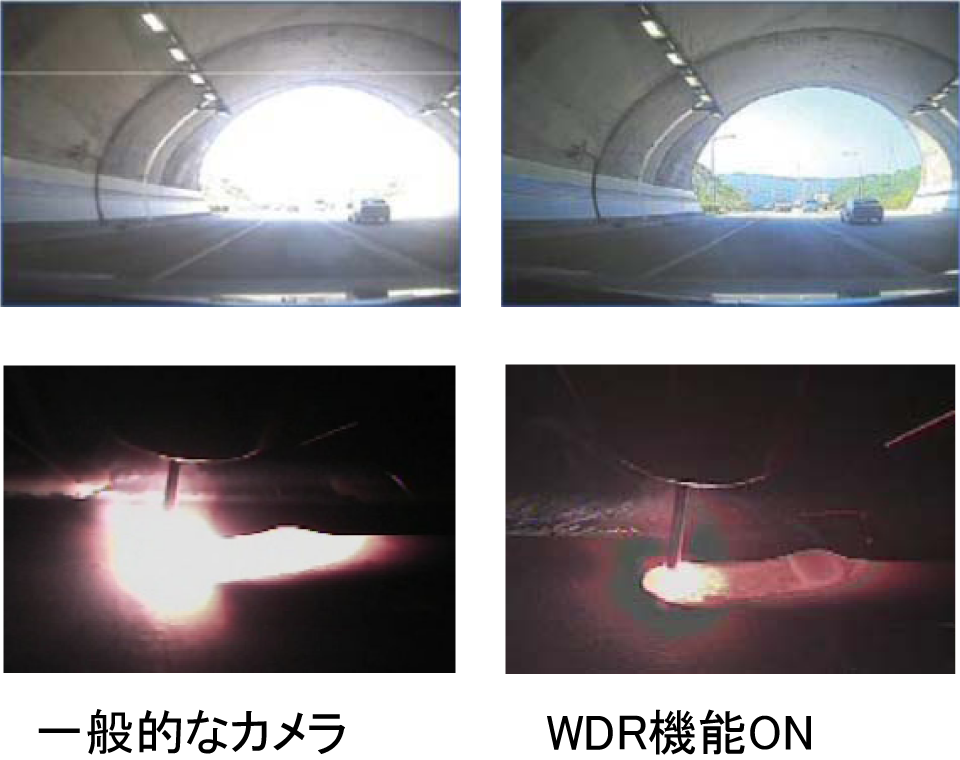

※左写真はトンネル内の映像と溶接映像を一般的な
カメラとWDR機能を使用した場合の比較です。
高解像度
有効画素数756×504、水平解像度520本
（NTSCビデオ信号の水平解像度は336本）

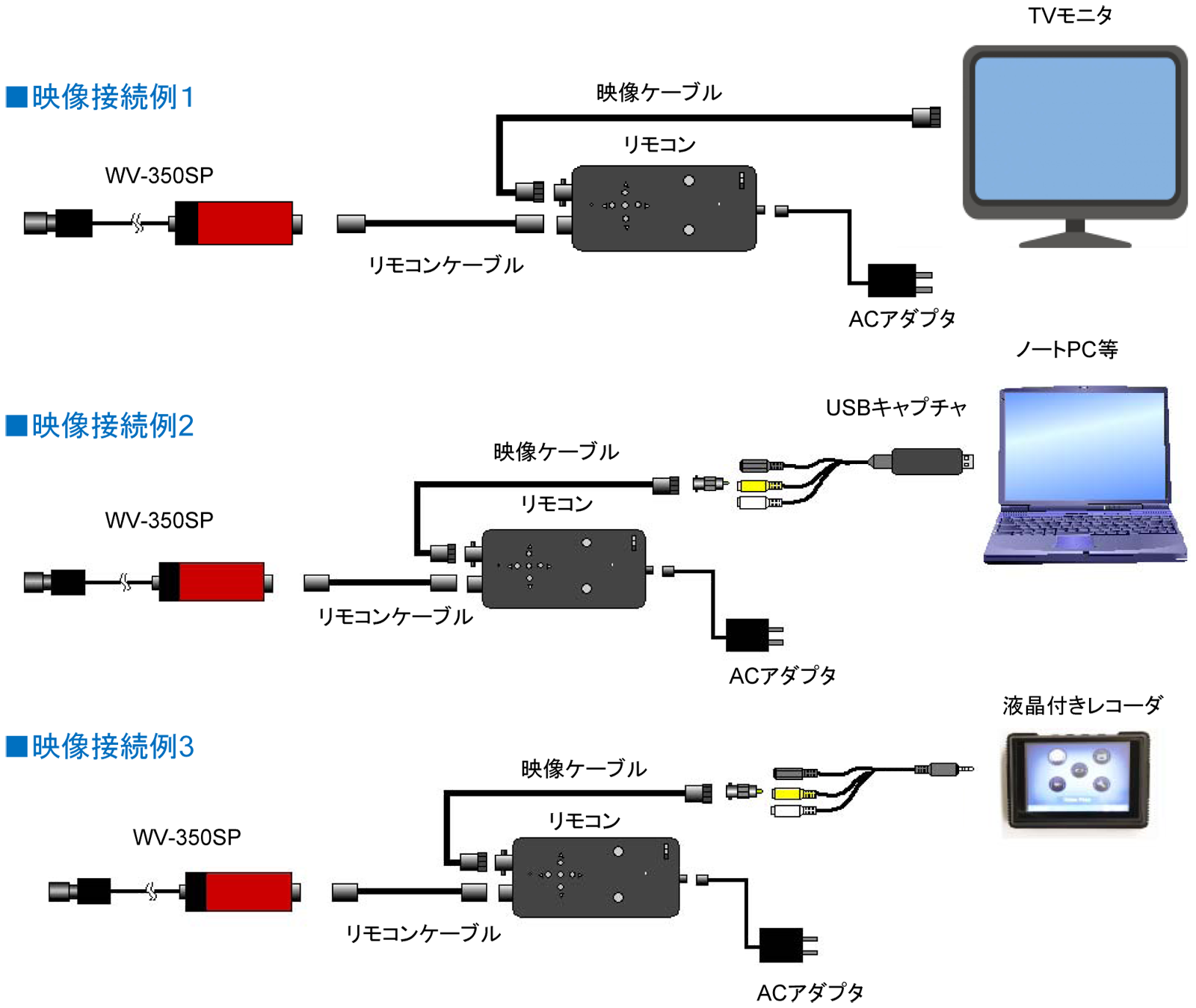

接続
WV-350SPは映像ケーブルはTVモニタに接続することで映像を見ることができます。
またUSBキャプチャに接続し、ノートPC等で映像表示・録画が可能です。
オプション品の液晶付きビデオレコーダにも接続し、映像表示・録画が可能です。
オプション
- レンズ（M10.5、M12レンズ、絞り鏡筒［可変、固定］、エクステンションの組合せ）
f6、f9、12、16、20、25mm（いずれもM12）
30、35、40、45、50mm（いずれもM10.5） - フィルタホルダ（径がφ12.5mmまでのフィルタを保持できます。）
- フィルタ（IR-CUT、バンドパス、ND等各種フィルタ）
- 延長ケーブル：5 ～ 100m（5mごと任意長さの指定が可能です。）
- USBキャプチャUCD-211を接続することでPCにおいて映像表示・録画が可能
- 液晶付きビデオレコーダ（MP-300E、MP-600SD、MP-906）が使用可能です。
仕様
| 型 式 | WV-350SP |
|---|---|
| 撮像素子 | 1/3インチ CMOSセンサ |
| 有効画素数 | 756（水平）× 504（垂直） |
| 映像出力 | CVBS：1Vp-p75Ω、インタレ ー ス（不平衡） |
| 解像度 | 520TV 本以上（水平） |
| ダイナミックレンジ | 120 dB（MAX） |
| 最低被写体照 | 0.05 Lux / F1.2 20IRE |
| S/N | 50 dB |
| 感 度 | 11.9［V/Lux.sec］ |
| 電源電圧 | DC 5 ～ 12 V |
| 消費電流 | 80 mA［12V］ |
| 動作温度 | -10 ～ 45 ℃ |
| 保管温度 | -30 ～ 60 ℃ |
| サイズ | ヘッド：18×18×28 mm、本体：20×28×45 mm |
| ヘッド ～ 本体ケーブル長 | 1 m |
| レンズマウント | Sマウント（M12 マウント） |
| 重 量 | ヘッド部：20 g（レンズ除く）、本体：40 g |

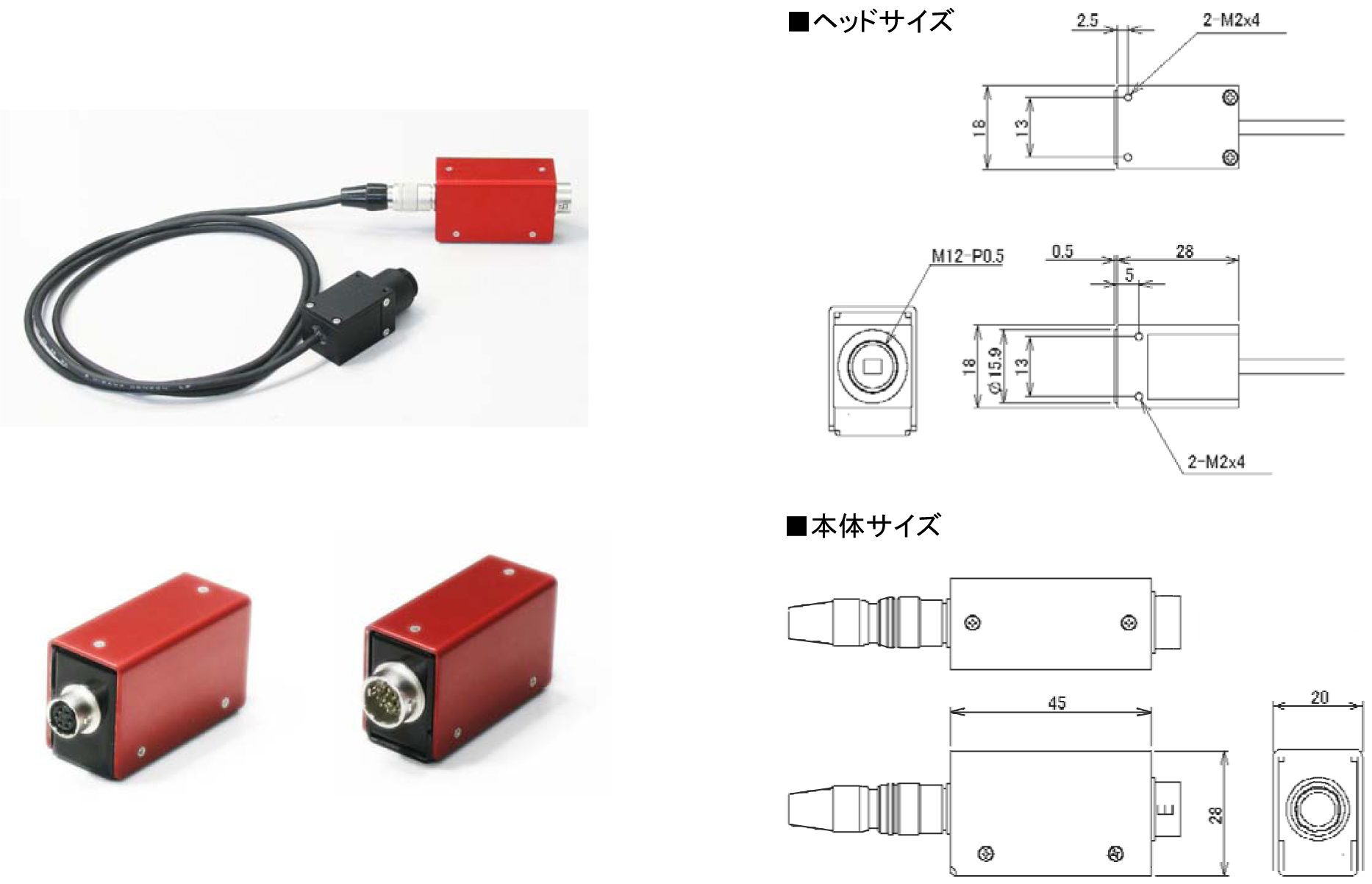

サイズ
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
