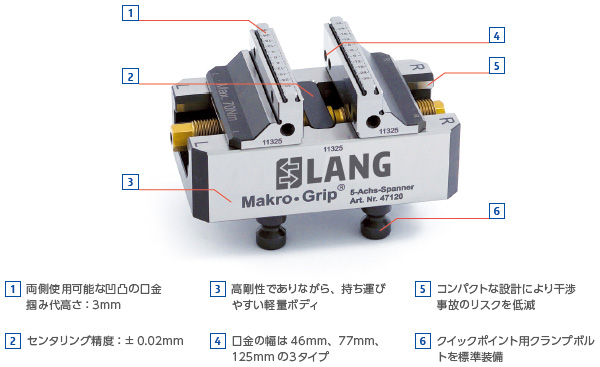

マクログリップ
- 口金の爪とワークの溝でしっかりとクランプ
- ワークの倒れやズレが無く重切削が可能
- 芯出しや基準面の加工不要
- スピンドルヘッドとの干渉域が減少
- 掴み代わずか3mm
- 締めすぎによるワークの反り返りが少ない

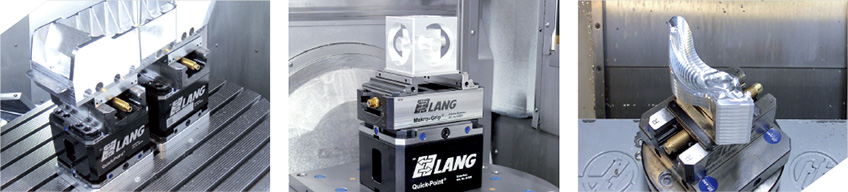

- プレートとの組み合わせにより段取り時間を短縮
- 干渉確認用3Dモデルデータ提供(STEP形式)


仕 様

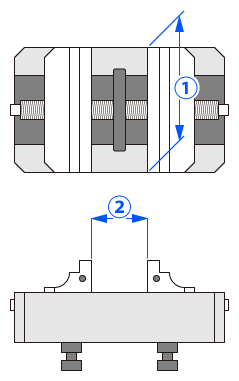

口金幅@別に3つのシリーズがあり、更にクランプ幅Aをお選びいただけます。

製品番号 | 全長 | 口金幅 @ | クランプ幅 A | 重量 |
---|---|---|---|---|
47065 | 77 mm | 46 mm | 0 〜 65 mm | 1.7 kg |
47105 | 117 mm | 0 〜 105 mm | 2.5 kg | |
47145 | 157 mm | 0 〜 145 mm | 3.3 kg |
・クイックポイントプレート52 に対応します。

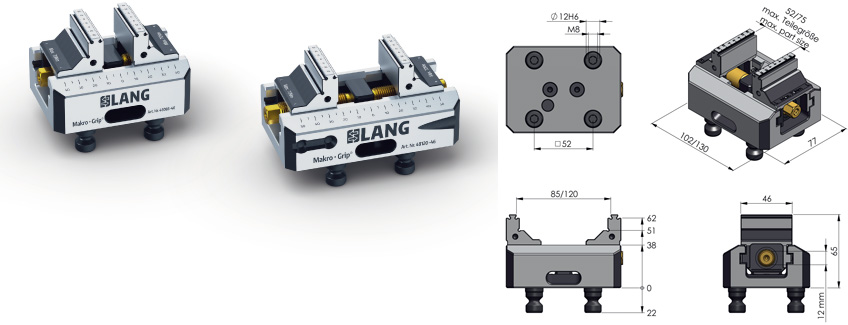

製品番号 | 全長 | 口金幅 @ | クランプ幅 A | 重量 |
---|---|---|---|---|
47085 | 102 mm | 77 mm | 0 〜 85 mm | 2.7 kg |
47120 | 130 mm | 0 〜 120 mm | 3.1 kg | |
47160 | 170 mm | 0 〜 160 mm | 3.7 kg | |
47200 | 210 mm | 0 〜 200 mm | 4.4 kg |
・クイックポイントプレート52 に対応します。
製品番号 | 全長 | 口金幅 @ | クランプ幅 A | 重量 |
---|---|---|---|---|
47155 | 160 mm | 125 mm | 0 〜 155 mm | 9.0 kg |
47205 | 210 mm | 0 〜 205 mm | 10.9 kg | |
47255 | 260 mm | 0 〜 255 mm | 12.8 kg | |
47305 | 310 mm | 0 〜 305 mm | 15.2 kg | |
47355 | 360 mm | 0 〜 355 mm | 17.6 kg |
・クイックポイントプレート96 に対応します。
アクセサリ

製品番号 | 対応シリーズ | 対応製品 | 重量 | 数量 |
---|---|---|---|---|
47046-20 | 46 シリーズ | 0.3 g | 1 組 | |
47085-20 | 77 シリーズ | 47085 | 0.8 g | 1 組 |
47077-20 | 47120, 47160 47200, 46160 |
0.8 g | 1 組 | |
47125-20 | 125 シリーズ | 2.7 kg | 1 組 |

製品番号 | 対応シリーズ | 数量 |
---|---|---|
45046-17 | 46 シリーズ | 1 組 |
45077-17 | 77 シリーズ | 1 組 |
45125-17 | 125 シリーズ | 1 組 |

製品番号 | 対応シリーズ | 対応製品 | 重量 | 数量 |
---|---|---|---|---|
4046082 | 46 シリーズ | 47065 用 | 0.08 kg | 1 本 |
4046122 | 47105 用 | 0.10 kg | ||
4046162 | 47145 用 | 0.15 kg | ||
4077102 | 77 シリーズ | 47085 用 | 0.18 kg | 1 本 |
4077135 | 47120 用 | 0.24 kg | ||
4077175 | 47160 用 | 0.28 kg | ||
4077215 | 47200 用 | 0.34 kg | ||
4025165 | 125 シリーズ | 47155 用 | 0.54 kg | 1 本 |
4025215 | 47205 用 | 0.66 kg | ||
4025265 | 47255 用 | 0.76 kg | ||
4025315 | 47305 用 | 0.86 kg | ||
4025365 | 47355 用 | 0.98 kg |

製品番号 | 材質 | 対応シリーズ | 数量 |
---|---|---|---|
47077-70 | プラスチック | 77 シリーズ | 10 ピース |
47125-70 | 125 シリーズ | 10 ピース |

製品番号 | 材質 | 対応シリーズ | 数量 |
---|---|---|---|
47046-80 | 発泡スチロール | 46 シリーズ | 10 ピース |
47077-80 | 77 シリーズ | 10 ピース | |
47125-80 | 125 シリーズ | 10 ピース |

製品番号 | 寸法 | 重量 | 口金幅 | 数量 |
---|---|---|---|---|
44461 | 55 × 36 mm | 0.5 kg | 46 mm 用 | 1組 |
44771 | 77 × 57 mm | 1.5 kg | 77 mm 用 | 1組 |
44251 | 125 × 69 mm | 3.6 kg | 125 mm 用 | 1組 |

製品番号 | サイズ | 口金幅 | 重量 | 数量 |
---|---|---|---|---|
49771 | 112 × 46 mm | 77 mm 用 | 1.5 kg | 1組 |
49251 | 160 × 57 mm | 125 mm 用 | 4.0 kg | 1組 |

製品番号 | 対応製品 | 重量 | 数量 |
---|---|---|---|
42077 | 77 シリーズ | 1.3 kg | 1組 |
49251 | 125 シリーズ | 4.8 kg | 1組 |

製品番号 | サイズ | 口金幅 | 重量 | 数量 |
---|---|---|---|---|
47469 | 46 × 21 × 20 mm | 46 mm 用 | 0.4 kg | 1組 |
47779 | 77 × 35 × 30 mm | 77 mm 用 | 1.6 kg | 1組 |
47259 | 125 × 47 × 40 mm | 125 mm 用 | 5.0 kg | 1組 |

製品番号 | 対応製品 | 中央口金 厚さ |
スピンドル 長さ |
クランピング 範囲 |
---|---|---|---|---|
47065-TG | 47065 | 14 mm | 82 mm | 25 mm × 2 個 |
47105-TG | 47105 | 122 mm | 45 mm × 2 個 | |
47145-TG | 47145 | 162 mm | 65 mm × 2 個 |
製品番号 | 対応製品 | 中央口金 厚さ |
スピンドル 長さ |
クランピング 範囲 |
---|---|---|---|---|
47085-TG17 | 47085 | 17 mm | 102.5 mm | 30 mm × 2 個 |
47120-TG17 | 47120 | 135 mm | 50 mm × 2 個 | |
47160-TG17 | 47160 | 175 mm | 70 mm × 2 個 | |
47200-TG17 | 47200 | 215 mm | 90 mm × 2 個 |
製品番号 | 対応製品 | 中央口金 厚さ |
スピンドル 長さ |
クランピング 範囲 |
---|---|---|---|---|
47155-TG27 | 47155 | 27 mm | 165 mm | 60 mm × 2 個 |
47205-TG27 | 47205 | 215 mm | 85 mm × 2 個 | |
47255-TG27 | 47255 | 265 mm | 110 mm × 2 個 | |
47305-TG27 | 47305 | 315 mm | 135 mm × 2 個 | |
47355-TG27 | 47355 | 365 mm | 160 mm × 2 個 |
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
