ＡＲ／Ｍ／Ｔシリーズ 空圧式グリッパー
- ポールシュー（磁極片）をマグネットハウジングに取り付けて使用する、単体構成の機種です。
- ポールシューはマグネットの磁束を伝達する役割を持ち、主な磁力がこの部分で発生する構造となっています。そのため、吸着面がフラットでないワークの搬送やクランプ用途にも適しています。
- ワーク形状に合わせたポールシューのカスタマイズが可能です。さまざまな形状のワークに対してマグネットグリッパーを柔軟に応用できます。

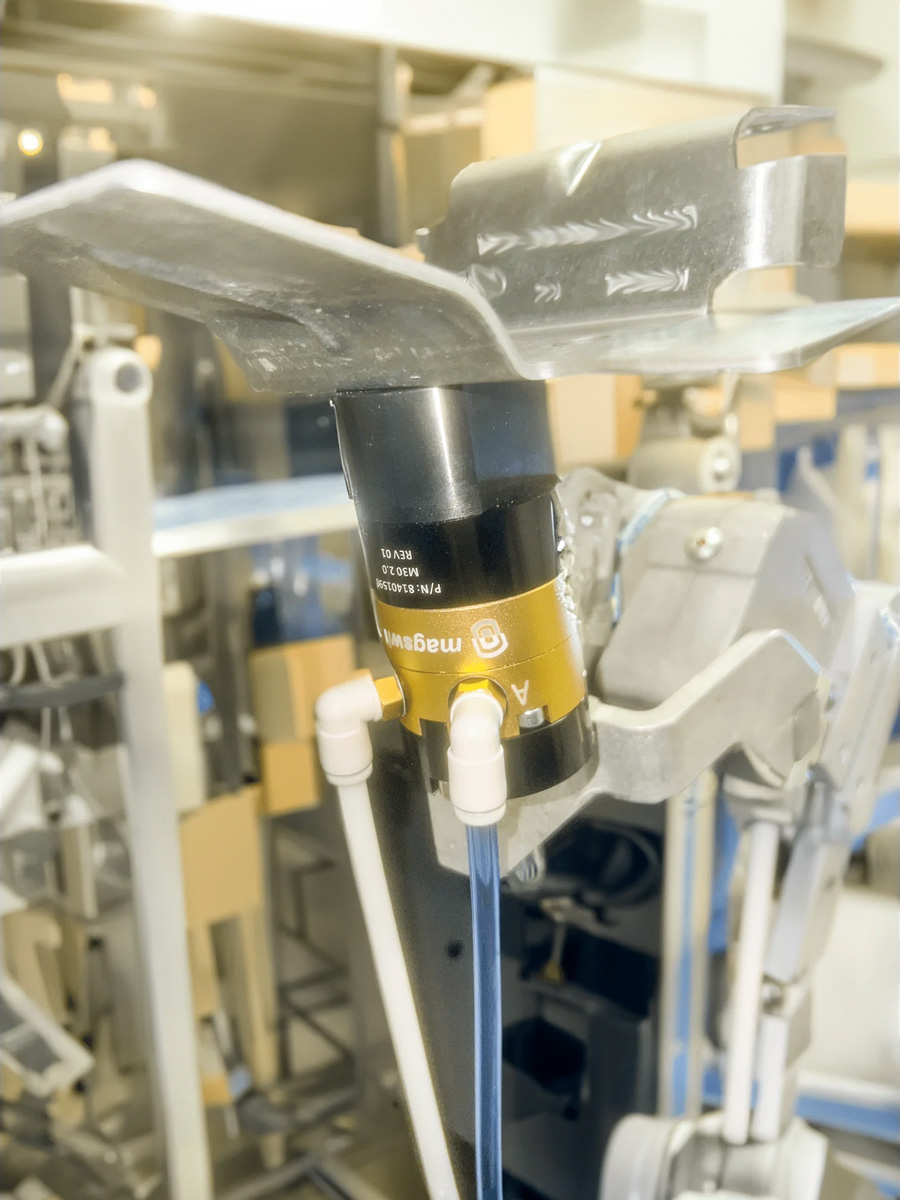

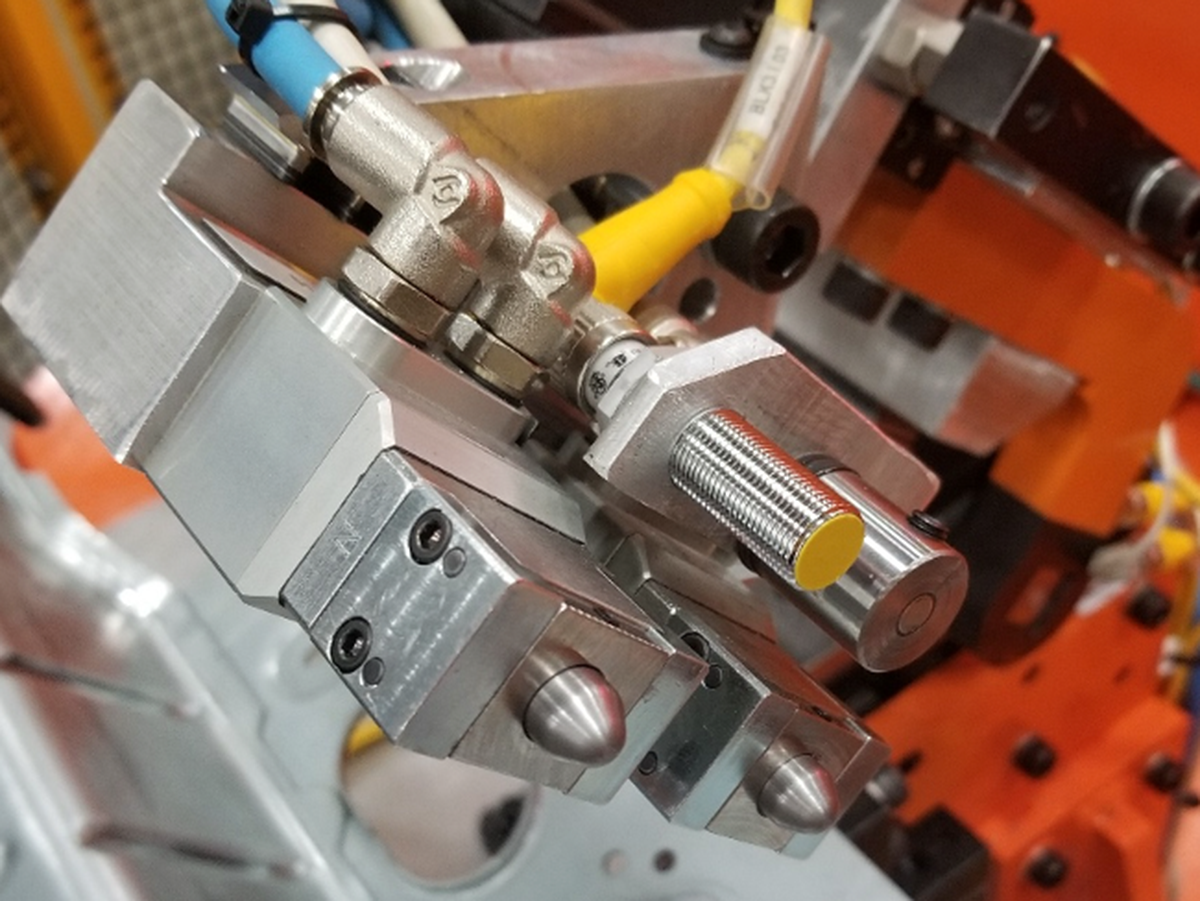

使用例
仕 様
| 商品番号 | 商品名 | 最大保持力 | 磁場飽和板厚 | 重量 | 寸法（全幅×奥行×全高） |
|---|---|---|---|---|---|

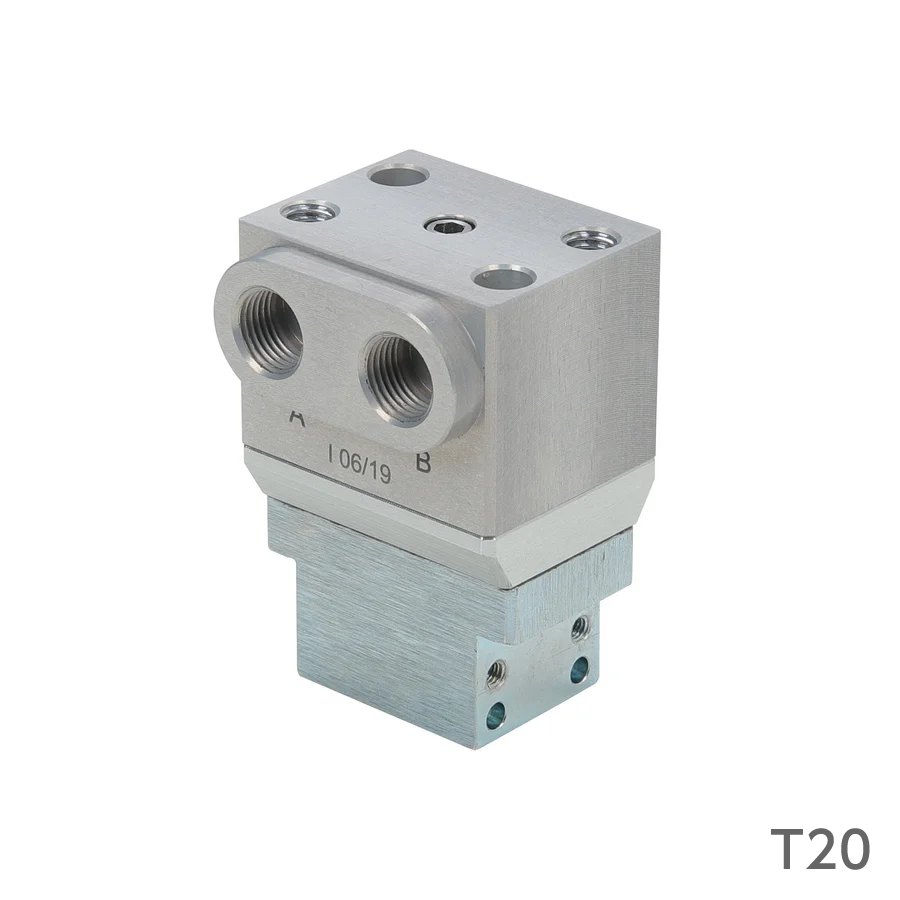

| 81401258 | T20 | 34kgf | 3.0mm | 0.19kg | 32.5×14×54mm |
| 88001199 | T20 センサキャップ仕様 | 34kgf | 3.0mm | 0.24kg | 32.5×14×66mm |
| 8800915 | T20 センサキャップ、 M5 センサ&ケーブル仕様 |
34kgf | 3.0mm | 0.35kg | 32.5×14×66mm |

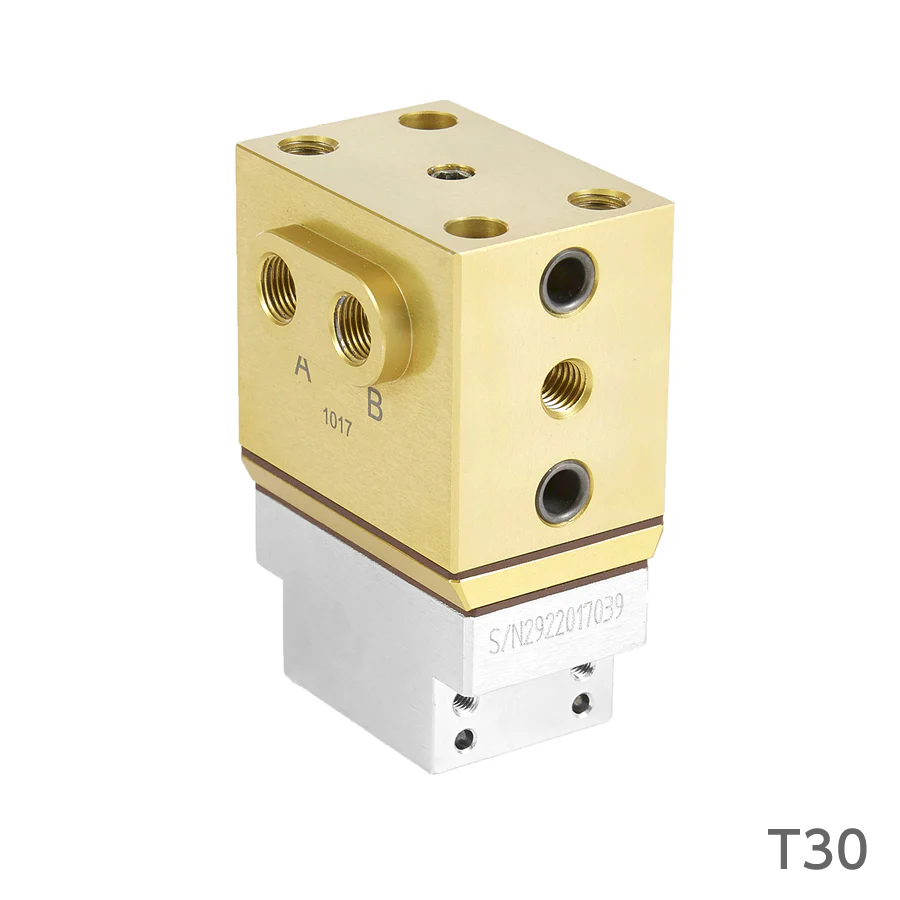

| 81401124 | T30 | 73kgf | 5.0mm | 0.61kg | 54×36×70mm |
| 88001188 | T30 センサキャップ仕様 | 73kgf | 5.0mm | 0.74kg | 54×36×99mm |
| 8800916 | T30 センサキャップ、 M8 センサ&ケーブル仕様 |
73kgf | 5.0mm | 0.9kg | 54×36×99mm |

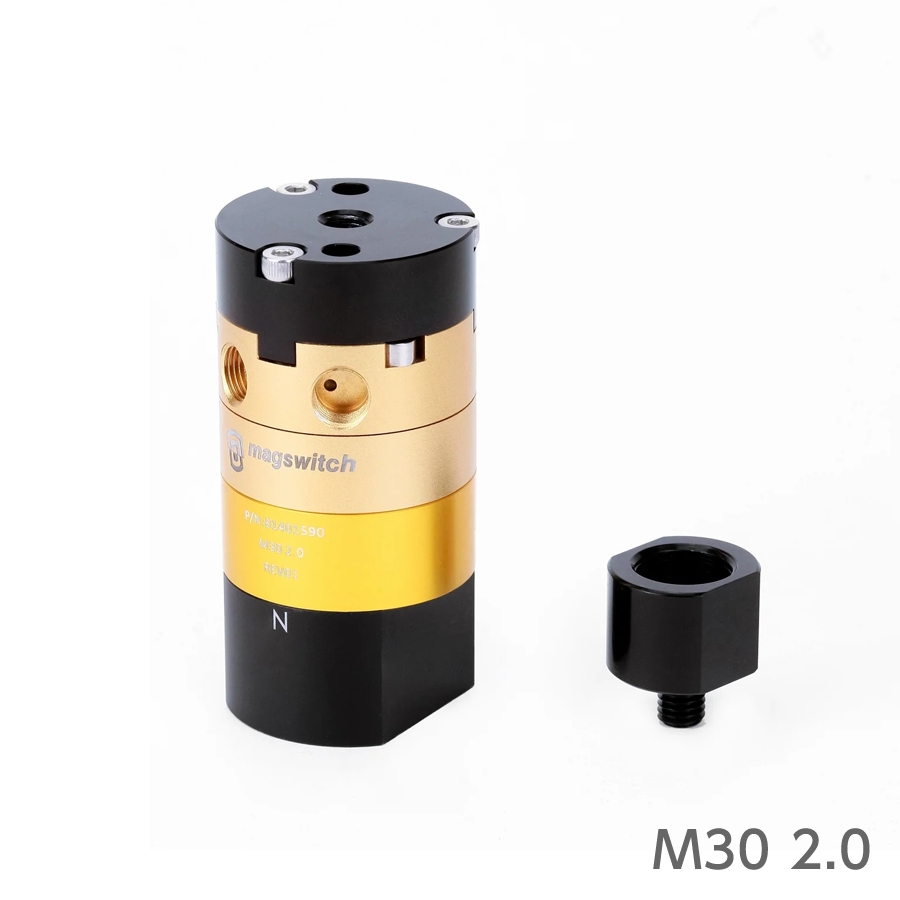

| 81401590 | M30 2.0 | 73kgf | 4.0mm | 0.47kg | 42×42×101.7mm |

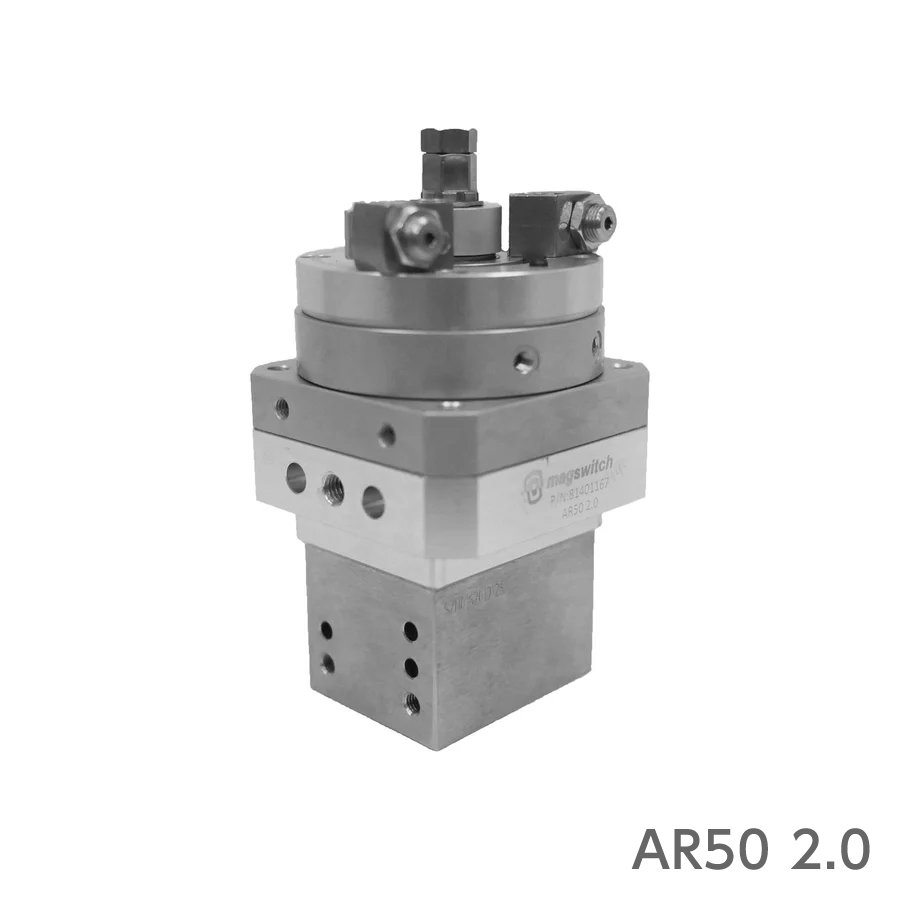

| 81401167 | AR50 2.0 | 216kgf | 9.5mm | 2.2kg | 83×83×152mm |

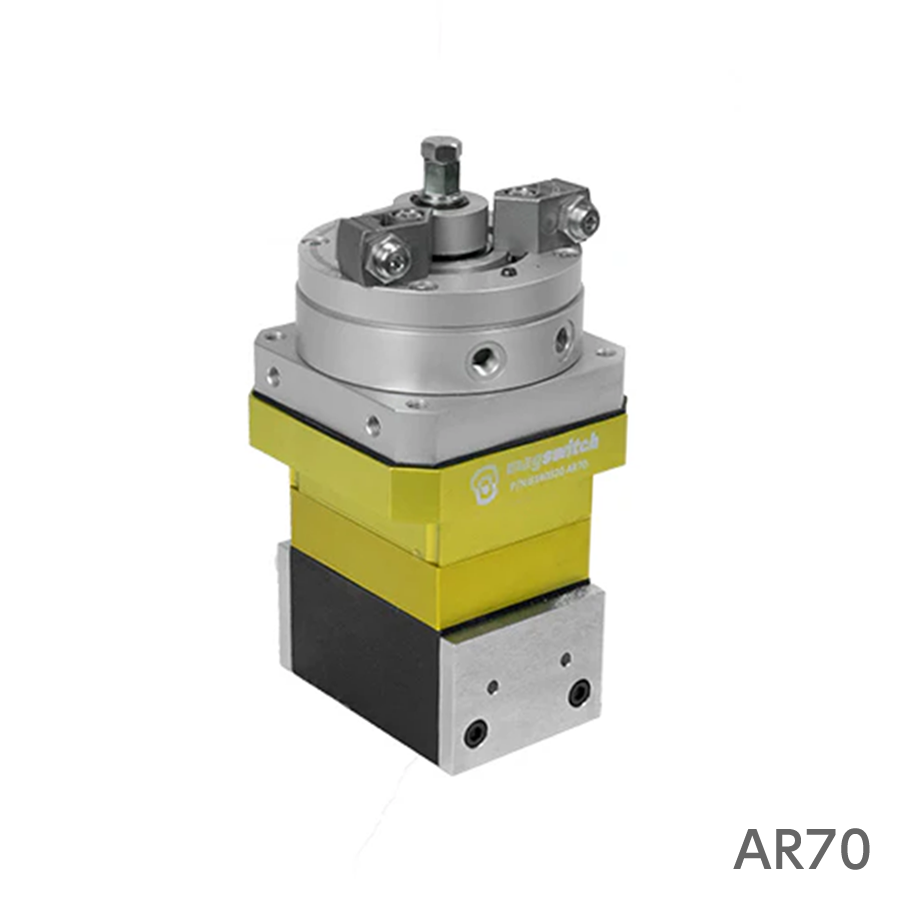

| 8140320 | AR70 | 407kgf | 12.7mm | 6.8kg | 110×110×210.2mm |

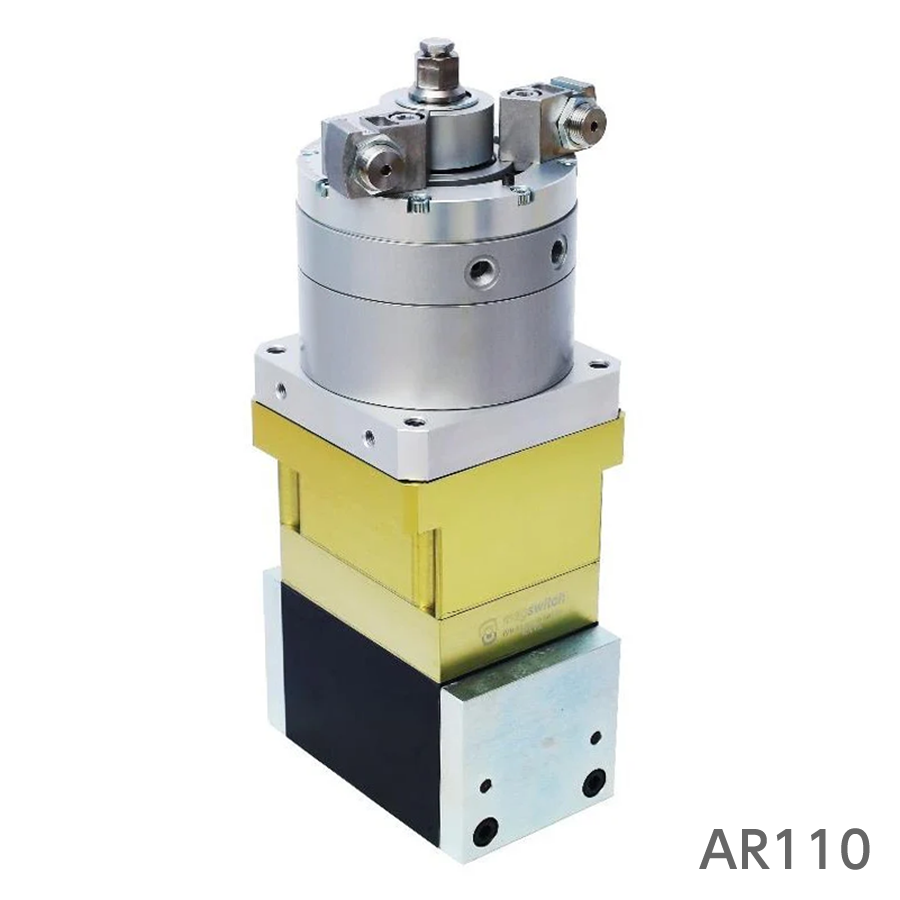

| 8140740 | AR110 | 1304kgf | 38.1mm | 31kg | 152×152×423.4mm |
動画
T30 ビレットハンドリング
T30 ロッド搬送
Tシリーズ ナットスポット溶接プロセス
Tシリーズ マグスイッチ傷防止グリッパー
ルーフハンドリング
ルーフハンドリング
AR50 ビレットピッキング
AR70 建機ワークコンベヤーへの搬送
AR70 研磨ハンド
AR110 2台ビレットバラ積みピッキング
仕様書
3Dモデルデータ（STEP形式）のダウンロード
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
