マグスイッチシリーズには、これまでのマグネット工具にはなかった、幅広いラインアップがあります。

マグネットグリッパーはこちら

新発売溶接マグネットアースクランプ[フィン仕様]

溶接マグネットアースクランプ[フィン仕様]

フィン仕様による放熱技術を採用し、加熱を防ぎマグネット吸着力を保護。ワーク表面にセットし、スイッチONにするだけで簡単にアース取りができます。タブ板の取付不要、アース場所を探す手間が省けます。
詳細はこちら 溶接用マグネット工具

溶接マグネットアースクランプ

溶接マグネットアースクランプ

ワーク表面にセットし、スイッチONにするだけでアース取りができます。タブ板の取付不要、アース場所を探す手間が省けます。
詳細はこちら 溶接用マグネット工具

ミニアングル

ミニアングル

磁力のON/OFF切替が可能なマグネットを用いたアングルクランプです。溶接仮留作業に最適です。45°、90°に対応。小型軽量でありながら強力な吸着力を発揮します。
詳細はこちら溶接用マグネット工具マグネットアングルクランプ

ミニマルチアングル

ミニマルチアングル

磁力のON/OFF切替が可能なマグネットを用いたアングルクランプです。溶接仮留作業に最適です。45/135°、60/120°、75/105°、90°に対応。小型軽量でありながら強力な吸着力を発揮します。
詳細はこちら溶接用マグネット工具マグネットアングルクランプ

マルチアングルバイス

マルチアングルバイス

磁力のON/OFF切替が可能なマグネットを用いたアングルクランプ兼バイスとして使用可能なツールです。小型〜中型のワークでのドリル、切断、開先加工、グラインダ作業に最適です。
詳細はこちら溶接用マグネット工具マグネットアングルクランプ

ピボットアングル

ピボットアングル

軸レバーを回し目盛を合わせるだけで、簡単に角度調整を行えます。22°〜270°までの角度設定が可能です。複数の角度設定が必要なワーク保持に最適です。
詳細はこちら溶接用マグネット工具マグネットアングルクランプ

マグスクエアアングル

マグスクエアアングル

磁力のON/OFF切替が可能なマグネットを用いた直角固定治具です。両端のマグネットの位置はスライド調整可能なので、どの大きさのワークでもしっかり保持します。
詳細はこちら 溶接用マグネット工具マグネットアングルクランプ

ブーマーアングル

ブーマーアングル

磁力のON/OFF切替が可能なマグネットを用いたアングルクランプです。両端のマグネットを任意の角度に固定できます。内側・外側どちらからの溶接も可能です。
詳細はこちら 溶接用マグネット工具マグネットアングルクランプ

マグスクエア

マグスクエア

底面、側面に強力な吸着力を持つので、多様な固定方法が可能です。ワーク保持や直角固定など、幅広い用途でお使いいただけます。小型軽量でありながら強力な吸着力を発揮します。
詳細はこちら溶接用マグネット工具マグネットアングルクランプ耐熱仕様

マグマウント

マグマウント

磁力のON/OFF切替が可能なマグネット治具です。レバーが本体横に付いているので、本体上部に治具装置を取り付け、設置台として使用することができます。
詳細はこちら マグネットアングルクランプ耐熱仕様

マグジグ

マグジグ

磁力のON/OFF切替が可能なマグネット治具です。ワークテーブルへの治具固定や、オリジナル治具の設置台として、強力な吸着力を発揮します。
詳細はこちらマグネットアングルクランプ耐熱仕様

マグホイール(車輪型マグネット)

マグホイール

車輪部全体がマグネットになっており、鋼板やパイプに吸着した状態での装置移動が可能です。自走式装置の車輪としてもお使いいただけます。
詳細はこちら マグホイール(車輪型マグネット)

マグフック

マグフック

磁力のON/OFF切替が可能なマグネットを用いたフックです。工具、照明、ワイヤ、アース線などを一時的に吊るしておきたい時に最適です。
詳細はこちら ユーティリティー工具

ハンディリフトマグネット

ハンディリフトマグネット

磁力のON/OFF切替が可能なマグネットを用いたハンドリフターです。手で持つことのできる重さの小型鋼板の運搬に適しています。バリのあるワークに直接手を触れずに持ち上げ・運搬が可能です。
詳細はこちら ハンディーリフトマグネット

ハンディリフトマグネット シングル/デュアル

ハンディリフトマグネット

磁力のON/OFF切替が可能なマグネットを用いたハンドリフターです。手で持つことのできる重さの小型鋼板の運搬に適しています。角張ったり、高温なワークなどに直接触れることなく搬送できます。
詳細はこちら ハンディーリフトマグネット

ハンドル付きリフティングマグネット

ハンドル付きリフティングマグネット

操作ハンドルが長いため、かがむことなくON/OFF切替が可能です。鋼板、鋼材の移動、バルブボックスのような小さい蓋の取外し作業に最適です。
詳細はこちら ハンディーリフトマグネット

マグプレス

マグプレス

大型鋼板の仮溶接時、磁石とテコの原理を応用し、簡単にレベル合わせを行うためのマグネット工具です。作業時間を大幅に削減することが可能です。
詳細はこちら 造船業用マグネット工具

シートハンドラー

シートハンドラー

大型鋼板の仮溶接時、磁石とテコの原理を応用し、簡単にレベル合わせを行うためのマグネット工具です。大型鋼板を運搬用台車に載せるときにも役立ちます。
詳細はこちら 造船業用マグネット工具

マグドリー

マグドリー

先端フックにリフティングマグネットを取り付け、重量物の運搬を簡単に行う運搬工具です。養生鋼板やマンホールの運搬に適しています。
詳細はこちら 造船業用マグネット工具

マグテザー

マグテザー

水中・海中で使用可能なマグネット工具です。水中での作業時、機器や身体を潮流に対し安定させる用途に適しています。
詳細はこちらマリーン(水中用途のマグネット工具)

リフティングマグネット

リフティングマグネット

小型・軽量でありながら超強力なパワーをもつ、リフティングマグネット。重量のある薄い鋼板でも強力にリフトアップ。厳格な米国安全基準ASME準拠製品です。
詳細はこちら リフティングマグネットマグネットアングルクランプ

マグスイッチ社の技術は世界でも高く評価されており、米国はもとより全世界の金属加工、接合、切断、搬送分野に使われています。マグスイッチ社製のマグネット製品はISO9001:2008の認証を受けた工場で生産され、軽量・コンパクト、高性能、高品質を誇ります。用途に合わせた次のような商品カテゴリがあります。

  • 溶接・産業用マグネット工具

    溶接・産業用マグネット工具
    • レバーを180度回転させるだけて、簡単に磁力のON/OFF切替を行います。
    • 小型、軽量でありながら、非常に強い吸着力を発揮します。
    • 残留磁力を最小限に抑えることで鉄粉の付着を防ぎ、マグネットをサビから守ります。定期的に手入れすることで、驚くほど永くお使いいただけます。
    • 平面はもちろん、V溝構造でラウンド面にも使用可能です。
    • 溶接アースクランプ、マグネットアングルクランプ、ハンディリフトマグネット等、マグネット工具シリーズを幅広くラインアップ。
    • 持ち運びやすいコンパクトボディ。カラーは、作業場内で目立つように黄色で統一されています。作業者の安全性・利便性を第一に考えたツールです。
    ページのトップへ戻る
  • リフティングマグネット

    リフティングマグネット
    • マグスイッチ リフティングマグネットの最大の特長は安全性です。
      ▼ 安全性について詳しく見る (クリックで開閉します)
      ■薄くかつ重量のある鋼板でも強力にリフトアップします。

      ・吊上能力1800kgリフティングマグネット比較
       他社製は板厚50o以上ないと最大吊上能力を発揮しませんが、
      マグスイッチ リフティングマグネットは、25o以上の板厚で100%の吊上能力を発揮します!


      ■MDFA(米国マグネット販売製造協会)の認証を取得しています。

      ・マグスイッチの工場より出荷されるリフティングマグネットは、MDFA(米国マグネット販売製造協会)の測定基準のもと、米国の安全基準ASME B30.20-2003に準拠していることを認定された製品です。その証明として、マグスイッチ リフティングマグネットにはSN-MSから始まる固有のナンバーが刻印されています。
      ・MDFA(米国マグネット販売製造協会)では定期的にリフティングマグネットの検査を行い、基準に達していた場合は、再認証を交付しています。



      ・リフティングマグネットは定期的にオーバーホール検査を行い、必要であれば修理し、安全基準に合致していることを再確認をしています。
      ・日本でご使用の場合の製品の定期検査と再認証の体制については愛知産業にお問い合わせください。


      ■ダブルロックの安全機構搭載

      ・レバー誤作動によるワークの落下を防ぐため、ダブルロック機構を採用しています。
      ・解除ボタンを押しながら切替レバーを180度回転させることでON/OFF切替を行います。

      安全性

    • 米国の厳しい安全基準ASME B30.20-2003に準拠しています。
    • 薄くかつ重量のある鋼板でも強力にリフトアップ。
    • ダブルロックの安全機構搭載
    • 2つのフックがリフト中のスイングを防止するので安全です。
    • 吸着面が摩耗したときは、磁極片の交換が可能です。マグネット本体を交換せずに磁極片だけの交換で済むので、メンテナンスが容易且つコストダウンに繋がります。
    • 磁極片はワーク形状に合わせて加工が可能です。
    • 2つのフックのうち一方にフックを使用することで、垂直リフティングも可能です。ただしマグスイッチ社の規定により、安全係数15とします。
    ページのトップへ戻る
  • 造船業用マグネット工具

    造船業用マグネット工具
    • 大型鉄板・重量物を扱った作業を簡単に行うための、造船業用マグネット工具をラインアップ。
    • 鉄板のレベリング工具や運搬補助工具を使用することで、作業者の疲労を軽減します。
    • その他垂直軸合わせ工具やビームプレスなど、お客様の要望に沿った商品を続々開発中です。造船業用開発商品一例をぜひご覧ください。
      ▼ 造船業用開発商品一例を見る (クリックで開閉します)
      鋼板のレベル合わせ用垂直軸合わせ工具

      従来の方法に比べ時間と手間を飛躍的に省くことができます。(商品番号:81000540)
      リフティングマグネットは別売です。


      鋼板のレベル合わせと垂直アライメントツール

      リフティングマグネットを鋼板のレベル合わせと垂直軸合わせの調整に使った例です。
      (商品番号:8100484, 8100403, 8100418, 8100482)


      ■補強材軸合わせ工具(角度90度)

      補強材溶接の際の垂直軸合わせ工具です。(商品番号:8100554)
      1トンの吊上能力を持ち、エッジの高さ130oおよび190oの新しい工具も取り扱っています。

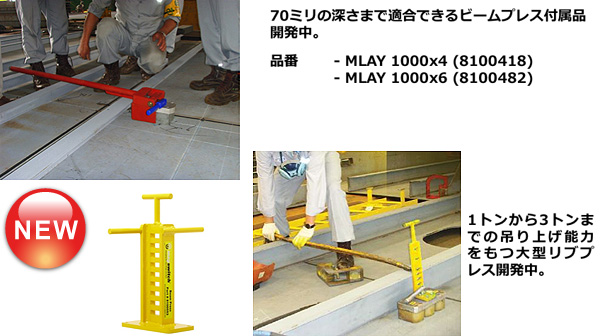

      ■ビームプレス(梁押え工具)

      梁押えのための工具です。(商品番号:8100553)
      1トンから3トンまでの吊上能力を持つ、大型リブプレスも開発中です。

    ページのトップへ戻る
  • マグネットアングルクランプ

    マグネットアングルクランプ
    • レバーを180度回転させるだけて、簡単に磁力のON/OFF切替を行います。
    • 小型、軽量でありながら、非常に強い吸着力を発揮します。
    • 残留磁力を最小限に抑えることで鉄粉の付着を防ぎ、マグネットをサビから守ります。定期的に手入れすることで、驚くほど永くお使いいただけます。
    • 残留磁力を抑えることで、微細な位置決めもスムーズに行え、作業の精度が向上します。
    • 平面はもちろん、V溝構造でラウンド面にも使用可能です。
    ページのトップへ戻る
  • 木工用マグネットツール

    木工用マグネットツール
    • 木工作業テーブルの鉄板上のどこにでも簡単に位置決めができます。
    • 小型、軽量でありながら、非常に強い吸着力を発揮します。
    • テーブルソーのガイドとして利用することで、指を切断部近辺に近づける必要がなくなります。
    • 作業者の安全・利便性を第一に考えたツールです。
    • 各ツールはシステム化されています。ツールの組み合わせにより、テーブル上で作業するのに必要なガイドを全て揃えることができます。
    ページのトップへ戻る
  • マグネットベース(固定用マグネット)

    マグネットベース(固定用マグネット)
    • ワークテーブルへの治具固定や、カスタマイズ治具の設置台として使えるマグネット工具のラインアップです。
    • 計測器、理化学機器、照明、セキュリティデバイス等の固定に最適です。
    • レバーが本体上部に付いたマグスクエアやマグジグ、本体横に付いたマグマウントがございます。お客様の用途に合わせたデザインをお選びいただけます。
    ページのトップへ戻る
  • マリーン(水中用途のマグネット工具)

    マリーン(水中用途のマグネット工具)
    • 水中・海中でも使用が可能なマグネット工具のラインアップです。
    • 表面の特殊加工により、さびを防ぎます。
    • 薄板、エアギャップにも強く、作業がより安定します。
    • 水中・海中で船体や構造物への作業をする際の、命綱固定や機器の固定に適しています。
    • 平面はもちろん、V型機構でラウンド面にも使用可能です。
    ページのトップへ戻る
  • マグホイール(車輪型マグネット)

    マグホイール(車輪型マグネット)
    • 車輪部全体がマグネットになったマグネットパーツです。
    • 鉄板やパイプ等に吸着した状態での装置の移動が可能です。
    • 位置決めガイド、鋼板送り、パイプの搬送等、様々な用途でお使いいただくことができます。
    ページのトップへ戻る

マグスイッチ社はオーストラリアに設立され、その後本社を米国コロラド州のデンバーに移しました。現在、海外子会社がドイツ、中国、韓国にあり、中国に工場があります。この中国工場はISO9001(2008)の認証を取得しており、製造は米国本社の指導のもと、厳しい品質管理を行っています。マグネット材料も現地中国内で調達しています。また、マグスイッチ社は世界特許を取得したNS反転方式のマグネット応用製品の開発、設計、製造、販売を一貫して行っています。
商品はすでにグローバルに出荷されており、全世界にて使用されています。

愛知産業は2013年2月に日本総代理店契約を結び日本市場での本格的な販売を開始致しました。

世界のマグスイッチ社マップ

マグスイッチは様々なシーンで活躍しています

アイコンの説明 ピポットアングル ブーマーアングル マグドリー マグスクエアアングル マグスクエア 大型シートレベラー・マグプライ シートハンドラー


ハンドリフター ハンドリフター マルチアングルバイス 溶接アースクランプ マルチアングルバイス ミニマルチアングル ハンドリフター リフティングマグネット

マグネット工具の常識を超える!マグスイッチ

マグスイッチはオンの時には強力な磁力で強い吸着力を発揮し、オフの時はカンタン・スムーズに切り離しができる画期的なマグネットです。この当たり前であるべき操作が 従来のマグネットでは難しかったのです。
マグスイッチは 従来の常識を超えるマグネット工具です。

マグスイッチの特長

● 強力ネオジム磁石を使用、小型・軽量で強力な吸着力
● カンタンレバー操作でスムーズな磁力のオン・オフ切替
● 薄板でも強力な吸着力を発揮、1枚ずつの吊上げも可能
● 磁力オフで鉄粉がスパッと落ち、いつでもクリーン
● 仕事の効率が上がり、働く人に優しく安全です

国際特許"アクティブシャンティング技術"

米国マグスイッチ・テクノロジー社は、円形の2層の永久磁石と磁場の方向性を高めるハウジング構造と磁性体の極性の位置を変化させ磁界をコントロールする技術で国際特許を取得しました。
マグネット工具の、磁力のオンからオフ、オフからオンへスムーズな切り替え、ワークへの強力な方向性をもつ磁場発生、薄板に対しては磁場を浅くコントロールすることが可能になり、薄板一枚だけを吸着できるようになりました。この技術はマグスイッチだけです。
開発以来10年、いま全世界のものづくりの現場で、また自動車工業などの業務用の生産ラインで、広く使われています。

2層のマグネットと特殊ハウジング構造による磁界コントロール

磁場の大きさは極間の磁石幅、磁石サイズの体積に比例した潜在磁力で決まります。実際、保持力というのはワークに対して、磁性体が飽和状態をどこまで実現できるかの能力(飽和磁束密度)です。これは、マグネット自体の磁力、形状、極性の方向、マグネットを囲むハウジングの形状や、表面腐食度、両極の接触の度合い、対象物の組成、厚さに左右されます。
マグスイッチ・テクノロジー社のコア特許技術は、2つのマグネットを重ねて、上部のマグネットを180度回転する構造を作り、2層のマグネットの極性を合わせることにより(同極)強力な磁界を発生させ、また180度回転させ、異なる極性を合わせることにより(異極)磁界を打ち消す構造を考案しました。 また、マグネットを囲むハウジングの1つの相対する辺を薄く、もう一つの相対する辺を厚くすることにより、外部に漏れる磁力を極限まで押え、磁力をハウジングの中に閉じ込めワークの方向に集中的に磁力を放出する磁界コントロールが可能になりました。

マグスイッチの構造図(オンの状態)

オン状態 の時は、上下マグネットが互いに極性が同じ方向に重なり、強い吸着力を発揮します。

マグスイッチの構造図(オフの状態)

オフ状態 の時は、上下マグネットの磁力方向が異なり互いに引き合い、小さな力で切れがよく着脱ができます。

マグスイッチのマグネット構造の側面からみた磁場解析図
マグスイッチのマグネット構造の側面からみた磁場解析図

2層のマグネットの極性を合わせ強力な磁力が発生し、ハウジング内で磁場を閉じ込め、ワーク方向に集中して磁場が発生しているのがわかる。ハウジングの外にはほとんど磁力は漏れていない。

愛知産業公式通販サイト「愛知産業ドットコム」
愛知産業公式通販サイト 愛知産業ドットコム

■全てのマグスイッチ製品に、1年間の保証期間を設けております。愛知産業株式会社が定める製品保証規定に基づき、製品の無償修理を実施しております。

■修理お申込みの前に製品保証書の記載内容をよくお読みください。

マグスイッチ工具/リフティングマグネット 総合カタログ2016(PDF)

マグスイッチ工具/リフティングマグネット アプリケーションカタログ(PDF)
